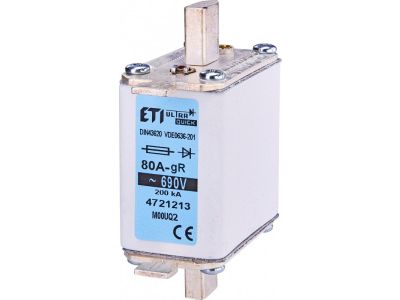

Wkładka bezpiecznikowa (topikowa) NH000 63A gR 690V ultraszybka | 004721212 Eti

Alternatywny kod produktu: M000UQ2/63A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 63 A i napięciu 690 V AC, o charakterystyce gR (ultraszybka). Symbol katalogowy: 004721212. Zaprojektowana do selektywnej ochrony półprzewodników przed skutkami zwarć – jej błyskawiczne wyłączenie ogranicza energię przepływającego prądu, minimalizując ryzyko uszkodzenia wrażliwych elementów układu. Kompaktowa wielkość NH000 ułatwia zabudowę w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 63 A: wysoka obciążalność umożliwia bezpieczną pracę w obwodach o znacznym poborze mocy, np. w zasilaczach przemysłowych czy falownikach.
• Napięcie znamionowe 690 V AC: przystosowana do sieci o podwyższonym napięciu – gwarantuje niezawodną izolację i bezpieczeństwo w instalacjach przemysłowych 400/690 V.
• Charakterystyka gR (ultraszybka): zapewnia wyłączenie zwarciowe w czasie rzędu milisekund, skutecznie chroniąc diody, tyrystory, tranzystory IGBT i inne elementy półprzewodnikowe przed przepięciem termicznym.
• Wielkość NH000: kompaktowa obudowa pasująca do standardowych podstaw NH – umożliwia łatwą wymianę i modularną rozbudowę rozdzielnic.
• Wysoka zdolność wyłączania: bezpieczniki gR charakteryzują się dużą wytrzymałością zwarciową, co przekłada się na skuteczną ochronę nawet przy dużych prądach zwarcia.

Zgodność z Normami

Wkładka bezpiecznikowa NH000 63A gR 690V spełnia wymagania europejskich norm dotyczących bezpieczników topikowych. Produkt posiada deklarację zgodności CE, co potwierdza jego zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w warunkach przemysłowych.

Zastosowanie

Dzięki ultraszybkiej charakterystyce gR wkładka przeznaczona jest przede wszystkim do ochrony wrażliwych odbiorników półprzewodnikowych przed skutkami zwarć i przeciążeń o dużym nachyleniu prądu. Sprawdza się w układach, gdzie standardowe bezpieczniki gG mogłyby nie zadziałać wystarczająco szybko.

• Ochrona prostowników i falowników w napędach przemysłowych – ogranicza ryzyko uszkodzenia diod i tyrystorów.
• Zabezpieczenie wejść zasilaczy impulsowych (SMPS) oraz układów soft-startu – chroni kondensatory i klucze tranzystorowe.
• Bezpieczeństwo obwodów sterowania PLC i układów automatyki budynkowej – gwarantuje ciągłość pracy przy minimalnym przestoju.
• Stosowana w rozdzielnicach głównych i podrozdzielnicach w przemyśle, energetyce oraz infrastrukturze komercyjnej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) po uprzednim odłączeniu napięcia. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej wielkości NH000 (np. typu NH00/NH000) zamontowanej na szynie TH35 lub płycie montażowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową 63 A oraz warunkami środowiskowymi. Dokręcanie śrub zacisków wykonać momentem zgodnym z dokumentacją techniczną podstawy (zazwyczaj 2–5 Nm). Przed każdą wymianą bezwzględnie odłączyć napięcie i sprawdzić brak napięcia na zaciskach.

FAQ

• Czy wkładka 63A gR nadaje się do ochrony silników? Nie, charakterystyka gR jest przeznaczona do ochrony półprzewodników (diod, tyrystorów, tranzystorów). Do zabezpieczenia silników należy stosować bezpieczniki o charakterystyce gG (zwłocznej) lub wyłączniki silnikowe.
• Jaki jest stopień ochrony (IP) tej wkładki? Sam bezpiecznik topikowy nie ma określonego stopnia IP – stopień ochrony zapewnia obudowa rozdzielnicy lub kasetka bezpiecznikowa, w której jest zainstalowany (zwykle min. IP20 przy osłoniętych zaciskach).
• Czy wkładka wymaga specjalnej podstawy? Tak, wymaga podstawy bezpiecznikowej przystosowanej do wielkości NH000 (NH00/NH000). Podstawy te dostępne są w wersjach do montażu na szynie TH35 lub na płycie, z opcją sygnalizacji przepalenia (wskaźnik mechaniczny).
