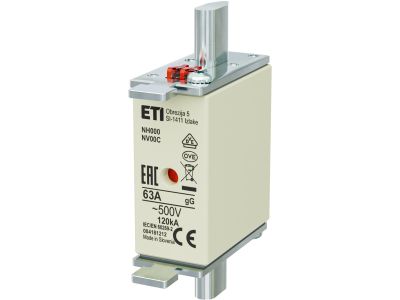

Wkładka bezpiecznikowa (topikowa) NH000 63A gG 500V zwłoczna | 004181212 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 o prądzie znamionowym 63A to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt charakteryzuje się charakterystyką gG, co oznacza pełnozakresową ochronę urządzeń ogólnego przeznaczenia przed skutkami zwarć oraz przeciążeń. Napięcie znamionowe wynoszące 500V AC pozwala na bezpieczną pracę w standardowych sieciach przemysłowych i rozdzielczych. Dzięki kompaktowej obudowie w rozmiarze NH000, wkładka ta idealnie sprawdza się w miejscach o ograniczonej przestrzeni montażowej, zachowując przy tym wysoką zdolność zwarciową. Zastosowanie wysokiej jakości materiałów ceramicznych oraz precyzyjnie wykonanego elementu topikowego gwarantuje stabilność parametrów czasowo-prądowych w długim okresie eksploatacji.

• Prąd znamionowy: 63A – optymalny dla zabezpieczania obwodów zasilających i odbiorczych o średniej mocy.
• Charakterystyka gG: Zapewnia zwłoczne działanie przy przeciążeniach, co eliminuje ryzyko niepożądanych zadziałań przy chwilowych skokach prądu.
• Rozmiar NH000: Najmniejszy standardowy gabaryt systemu NH, umożliwiający gęstą zabudowę w rozdzielnicach.
• Napięcie znamionowe 500V: Przystosowanie do pracy w profesjonalnych instalacjach trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych punktach instalacji elektrycznej. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu i stosowania na rynku europejskim w profesjonalnych prefabrykowanych rozdzielnicach energii.

Zastosowanie

Wkładka topikowa NH000 63A gG znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest dedykowana do ochrony kabli, przewodów oraz aparatury modułowej przed skutkami cieplnymi i dynamicznymi prądów zwarciowych. Idealnie nadaje się do montażu w rozłącznikach bezpiecznikowych listwowych oraz skrzynkowych, a także w podstawach bezpiecznikowych typu PK. Dzięki charakterystyce zwłocznej, jest często wybierana do obwodów, w których występują umiarkowane prądy rozruchowe, zapewniając ciągłość zasilania przy jednoczesnym zachowaniu najwyższego poziomu bezpieczeństwa.

Wskazówki Montażowe

Podczas instalacji wkładki bezpiecznikowej NH000 należy przestrzegać następujących zasad inżynierskich:

• Użycie uchwytu izolacyjnego: Montaż i demontaż wkładki powinien odbywać się wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (manewrowego), aby zapewnić bezpieczeństwo monterowi.
• Kontrola styków: Przed osadzeniem wkładki w podstawie należy upewnić się, że noże stykowe są czyste, a zaciski w podstawie zapewniają odpowiedni docisk mechaniczny.
• Weryfikacja parametrów: Przed wymianą należy bezwzględnie sprawdzić, czy prąd znamionowy 63A oraz charakterystyka gG są zgodne z projektem instalacji i przekrojem chronionych przewodów.
• Stan wskaźnika: Po montażu należy zweryfikować widoczność wskaźnika zadziałania, co ułatwi późniejszą diagnostykę stanu instalacji.

FAQ

1. Czy wkładkę NH000 63A gG można stosować do ochrony silników?
Tak, charakterystyka gG posiada właściwości zwłoczne, które pozwalają na ochronę silników w zakresie zwarć, jednak przy ciężkich rozruchach zaleca się weryfikację z charakterystyką aM lub dokładne przeliczenie prądów rozruchowych.

2. Jaka jest różnica między rozmiarem NH00 a NH000?
Rozmiar NH000 jest węższą wersją rozmiaru NH00. Wkładki NH000 pasują do większości podstaw i rozłączników zaprojektowanych dla NH00, co pozwala na oszczędność miejsca w rozdzielnicy.

3. Czy wkładka posiada wskaźnik zadziałania?
Tak, produkt ETI o numerze katalogowym 4181212 wyposażony jest w wizualny wskaźnik zadziałania, który informuje o przepaleniu się elementu topikowego.
