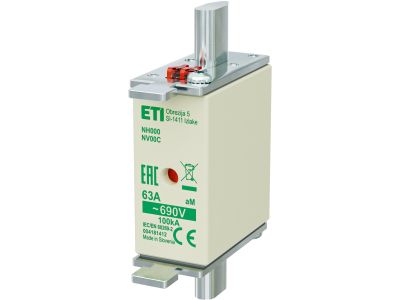

Wkładka bezpiecznikowa (topikowa) NH000 63A aM 690V silnikowa | 004181412 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 63A aM 690V marki ETI to wysokiej klasy element zabezpieczający, zaprojektowany specjalnie do ochrony urządzeń o charakterystyce silnikowej. Prąd znamionowy wynoszący 63A w połączeniu z napięciem znamionowym 690V AC pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych. Charakterystyka aM (niepełnozakresowa) oznacza, że wkładka jest zoptymalizowana pod kątem wytrzymywania wysokich prądów rozruchowych, które są typowe dla silników elektrycznych, przy jednoczesnym zapewnieniu skutecznej ochrony przed skutkami zwarć.

• Rozmiar NH000: Kompaktowa obudowa pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej wydajności prądowej.
• Charakterystyka aM: Specjalistyczna ochrona silników, zapobiegająca niepożądanym zadziałaniom podczas rozruchu maszyn.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia ekstremalnych przeciążeń prądowych.
• Niskie straty mocy: Zastosowanie wysokiej jakości materiałów przewodzących minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu towarzyszącego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, co jest kluczowe dla zapewnienia selektywności zabezpieczeń w rozbudowanych systemach elektroenergetycznych. Posiada certyfikację CE, co dopuszcza ją do użytku na całym rynku europejskim w profesjonalnych instalacjach niskiego napięcia.

Zastosowanie

Wkładka topikowa NH000 63A aM znajduje szerokie zastosowanie w przemyśle oraz infrastrukturze technicznej. Jest dedykowana przede wszystkim do:

• Zabezpieczania obwodów zasilających silniki elektryczne o dużej mocy.
• Ochrony aparatury sterowniczej i rozdzielczej w układach napędowych.
• Zastosowań w układach z przemiennikami częstotliwości i softstartami, gdzie wymagana jest specyficzna charakterystyka czasowo-prądowa.
• Montażu w podstawach bezpiecznikowych oraz rozłącznikach bezpiecznikowych typu NH.

Wskazówki Montażowe

Podczas montażu wkładki NH000 należy przestrzegać zasad bezpieczeństwa i dobrych praktyk inżynierskich:

• Narzędzia: Do wymiany wkładki należy używać wyłącznie atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH), aby zminimalizować ryzyko porażenia prądem.
• Stan styków: Przed montażem należy sprawdzić czystość i stan techniczny szczęk w podstawie bezpiecznikowej. Odpowiedni docisk jest kluczowy dla uniknięcia przegrzewania się styków.
• Weryfikacja parametrów: Należy upewnić się, że prąd znamionowy 63A oraz charakterystyka aM są zgodne z projektem instalacji i wymaganiami chronionego odbiornika.
• Bezpieczeństwo: Wymiana powinna odbywać się przy odłączonym obciążeniu, o ile konstrukcja rozłącznika nie stanowi inaczej.

FAQ

• Czy wkładkę aM można stosować do ochrony przewodów? Nie, wkładki o charakterystyce aM są wkładkami niepełnozakresowymi i służą głównie do ochrony przed zwarciami w obwodach silnikowych. Do ochrony przewodów przed przeciążeniem należy stosować wkładki o charakterystyce gG.
• Co oznacza rozmiar NH000? Jest to najmniejszy standardowy rozmiar wkładki nożowej systemu NH, często nazywany również rozmiarem C00. Jest on kompatybilny z podstawami o rozmiarze 00.
• Czy wkładka 690V może pracować w sieci 400V? Tak, napięcie znamionowe 690V określa maksymalne napięcie pracy. Wkładka może bezpiecznie pracować w instalacjach o niższym napięciu, np. 230V lub 400V AC.
