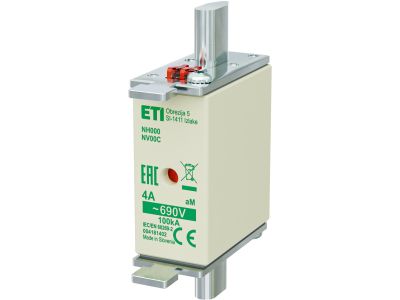

Wkładka bezpiecznikowa (topikowa) NH000 4A aM 690V silnikowa | 004181402 Eti

Alternatywny kod produktu: NH000 aM 4A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 4 A i napięciu znamionowym 690 V AC z charakterystyką aM (silnikowa) służy do ochrony obwodów silnikowych przed skutkami zwarć. Dzięki charakterystyce aM bezpiecznik toleruje prądy rozruchowe silników, nie wyłączając przedwcześnie obwodu, a jednocześnie skutecznie przerywa prądy zwarciowe. Wielkość NH000 zapewnia kompatybilność z popularnymi podstawami bezpiecznikowymi.

• Prąd znamionowy 4 A: odpowiedni dla niewielkich silników i odbiorników o małym poborze prądu, gwarantuje selektywną ochronę w sieciach przemysłowych.
• Napięcie znamionowe 690 V AC: wysoka izolacja umożliwia bezpieczne stosowanie w instalacjach trójfazowych o podwyższonym napięciu międzyfazowym.
• Charakterystyka aM (silnikowa): opóźnione działanie w zakresie przeciążeń dostosowane do charakterystyki rozruchowej silników elektrycznych.
• Wielkość NH000: kompaktowa wkładka ułatwiająca montaż w standardowych podstawach bezpiecznikowych NH rozmiaru 000.
• Wysoka zdolność zwarciowa: bezpieczne przerywanie prądów zwarciowych w obwodach silnikowych – chroni przewody, styczniki i same silniki.

Zgodność z Normami

Wkładka bezpiecznikowa NH000 4A aM spełnia wymagania europejskich norm dla bezpieczników topikowych stosowanych w przemysłowych instalacjach elektrycznych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Charakterystyka aM oraz parametry elektryczne predestynują wkładkę do ochrony obwodów, w których występują silniki elektryczne oraz inne odbiorniki o charakterze indukcyjnym. Sprawdza się w:

• Zabezpieczaniu silników trójfazowych przed zwarciem – w układach rozruchowych bezpośrednich i gwiazda-trójkąt.
• Ochronie obwodów wyjściowych falowników i softstartów przed zwarciem (za stycznikiem wyjściowym).
• Stosowaniu w rozdzielnicach przemysłowych i szafach sterowniczych do zabezpieczania wybranych obwodów siłowych.
• Instalacjach wymagających kompaktowych bezpieczników NH w rozmiarze 000 – idealna jako zamiennik lub uzupełnienie zestawu wkładek.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH000. Przekrój przewodów doprowadzających musi być dobrany do prądu znamionowego 4 A (zalecany min. 1,5 mm² Cu). Po zainstalowaniu sprawdzić prawidłowość styku i dokręcić połączenia zgodnie z dokumentacją podstawy. Nigdy nie przekraczać wartości znamionowych wkładki.

FAQ

• Co oznacza charakterystyka aM? aM (ang. accompaniment of motor) to charakterystyka opóźniona, która przepuszcza krótkotrwałe prądy rozruchowe silników (do ok. 6–8× In przez kilka sekund), a wyłącza dopiero przy trwałym przeciążeniu lub zwarciu. Stosuje się ją głównie do ochrony obwodów silnikowych.
• Czy wkładkę 4 A aM można stosować do ochrony obwodów oświetleniowych? Nie jest zalecana. W obwodach oświetleniowych (oraz innych odbiornikach bez udaru rozruchowego) lepsza będzie charakterystyka gG. aM może nie zapewnić odpowiedniej selektywności i szybszego zadziałania w przypadku typowych zwarć.
• Jakie napięcie i prąd są dopuszczalne dla tej wkładki? Wkładka jest przeznaczona do napięcia znamionowego 690 V AC oraz prądu znamionowego 4 A. Nie należy stosować jej przy wyższych prądach lub napięciach stałych bez weryfikacji w dokumentacji technicznej.
