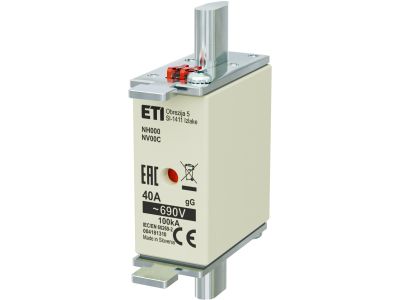

Wkładka bezpiecznikowa (topikowa) NH000 40A gG 690V zwłoczna | 004181310 Eti

Alternatywny kod produktu: NH000 gG 40A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 40A gG 690V zwłoczna, oznaczona symbolem 004181310, to element zabezpieczający przeznaczony do montażu w podstawach bezpiecznikowych wielkości NH000. Dzięki charakterystyce gG (zwłocznej) zapewnia selektywną ochronę przewodów i urządzeń przed skutkami przeciążeń oraz zwarć w obwodach przemysłowych i energetycznych. Prąd znamionowy 40A oraz napięcie 690V umożliwiają pracę w instalacjach o podwyższonym napięciu bez ryzyka przedwczesnego zadziałania podczas krótkotrwałych przeciążeń rozruchowych.

• Charakterystyka gG (zwłoczna): Odporna na impulsy prądowe powstające przy rozruchu silników i transformatorów – ogranicza zbędne wyłączenia, jednocześnie skutecznie zabezpieczając przed długotrwałymi przeciążeniami i zwarciami.
• Prąd znamionowy 40 A: Dopasowany do zabezpieczania obwodów o średnim obciążeniu, gwarantuje bezpieczną pracę bez ryzyka przegrzania wkładki w normalnych warunkach eksploatacji.
• Napięcie znamionowe 690 V AC: Umożliwia stosowanie w sieciach trójfazowych o podwyższonym napięciu międzyfazowym, zwiększając uniwersalność zastosowań w przemyśle.
• Wielkość NH000: Standardowa obudowa wkładki topikowej zgodna z wymaganiami większości podstaw bezpiecznikowych NH – łatwa wymiana i unifikacja w istniejących rozdzielnicach.
• Wykonanie zwłoczne (gG): Zapewnia selektywność zabezpieczeń – wkładka przepala się z opóźnieniem, co pozwala na wyłączenie zwarć w dalszych odcinkach instalacji bez wyłączania całego obwodu zasilającego.

Zgodność z Normami

Wkładka bezpiecznikowa NH000 40A gG 690V została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami dla wkładek topikowych. Posiada certyfikację CE, potwierdzającą zgodność z wymaganiami dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka topikowa NH000 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie przewodów i urządzeń przed skutkami przeciążeń i zwarć, zwłaszcza w obwodach z dużymi prądami rozruchowymi.

• Zabezpieczanie silników elektrycznych, transformatorów i urządzeń indukcyjnych przed zwarciami i przeciążeniami – charakterystyka gG dopuszcza krótkotrwałe przeciążenia rozruchowe.
• Ochrona rozdzielnic głównych i podrozdzielni w installations przemysłowych, handlowych i energetycznych o napięciu do 690 V.
• Stosowanie w układach zabezpieczeń selektywnych – współpraca z wyłącznikami nadprądowymi i różnicowoprądowymi w celu zachowania selektywności.
• Zastosowanie w aparaturze łączeniowej i sterowniczej jako wkładka zapasowa w podstawach bezpiecznikowych wielkości NH000.

Wskazówki Montażowe

Wkładkę bezpiecznikową mogą montować i wymieniać wyłącznie osoby z odpowiednimi uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające i upewnić się, że obwód jest odłączony od sieci. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej wielkości NH000, zapewniając prawidłowy docisk i kontakt. Nie stosować uszkodzonych lub zdeformowanych wkładek. W przypadku wymiany wkładki pod obciążeniem zachować szczególną ostrożność – możliwość wystąpienia łuku elektrycznego. Przestrzegać zaleceń producenta podstawy bezpiecznikowej dotyczących momentu dokręcania połączeń.

FAQ

• Czy wkładka NH000 40A gG nadaje się do silników elektrycznych? Tak, charakterystyka gG (zwłoczna) została zaprojektowana dla obwodów z prądami rozruchowymi, np. silników. Nie zadziała przy krótkotrwałym przeciążeniu podczas rozruchu, ale skutecznie wyłączy zwarcie lub długotrwałe przeciążenie.
• Jakie napięcie maksymalne może wytrzymać ta wkładka? Zgodnie z danymi producenta napięcie znamionowe wynosi 690 V AC. Nie należy stosować wkładki w obwodach o wyższym napięciu.
• Czy wkładka jest identyfikowana po kolorze lub oznakowaniu? Wkładka posiada oznaczenie symbolu 004181310 oraz parametry (40A, gG, 690V) naniesione na obudowie. Wkładki topikowe NH000 mają standardowe wymiary, ale samą charakterystykę i prąd odczytuje się z nadruku.
