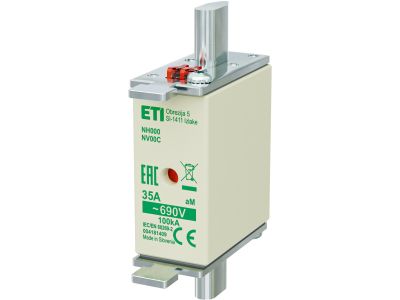

Wkładka bezpiecznikowa (topikowa) NH000 35A aM 690V silnikowa | 004181409 Eti

Alternatywny kod produktu: NH000 aM 35A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 35 A i charakterystyce aM (silnikowej), przeznaczona do pracy w obwodach o napięciu do 690 V. Symbol katalogowy 004181409. Dzięki charakterystyce aM zapewnia selektywną ochronę silników i odbiorników indukcyjnych – prąd rozruchowy nie powoduje zbędnych wyłączeń, a zwarciowe prądy są szybko odcinane, co zabezpiecza zarówno instalację, jak i podłączone urządzenia.

• Prąd znamionowy 35 A: odpowiedni do obwodów silnikowych o średnim obciążeniu – zapewnia bezpieczną pracę bez ryzyka przegrzania przy długotrwałym przepływie prądu.
• Charakterystyka aM (silnikowa): opóźnione zadziałanie przy prądach rozruchowych (do kilkukrotności prądu znamionowego) i szybkie wyłączenie przy zwarciu – chroni silniki przed uszkodzeniem bez fałszywych wyłączeń podczas rozruchu.
• Napięcie znamionowe 690 V AC: przystosowana do instalacji przemysłowych o podwyższonym napięciu – gwarantuje izolację i bezpieczeństwo w wymagających warunkach.
• Wielkość NH000: kompatybilna z podstawami bezpiecznikowymi NH000 – łatwa wymiana i standardowy montaż w rozdzielnicach oraz szafach sterowniczych.
• Konstrukcja topikowa: pewne i powtarzalne parametry wyłączeniowe – brak elementów mechanicznych podatnych na zużycie, co zwiększa niezawodność w długim okresie eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa NH000 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt jest zgodny ze standardem DIN dla wkładek topikowych wielkości NH, co gwarantuje kompatybilność zamienną i bezpieczeństwo stosowania w instalacjach elektrycznych. Konkretne numery norm dostępne są w dokumentacji producenta na opakowaniu jednostkowym.

Zastosowanie

Wkładka aM 35 A przeznaczona jest przede wszystkim do ochrony obwodów silnikowych – zarówno w rozruchu bezpośrednim, jak i w układach z przełącznikiem gwiazda-trójkąt. Sprawdza się wszędzie tam, gdzie wymagane jest selektywne odcinanie zwarć bez reakcji na prądy rozruchowe.

• Ochrona silników indukcyjnych klatkowych w maszynach, pompach, wentylatorach, sprężarkach i taśmociągach.
• Zabezpieczanie obwodów odbiorników o charakterze indukcyjnym (transformatory, cewki styczników, dławiki) przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych jako zabezpieczenie przedlicznikowe lub odpływowe dla odbiorników silnikowych.
• Element zapasowy w systemach automatyki budynkowej i sterowania – szybka wymiana w podstawach NH000 bez konieczności demontażu przewodów.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP do pracy przy urządzeniach elektrycznych. Przed przystąpieniem do jakichkolwiek czynności bezwzględnie odłącz napięcie w całym obwodzie i upewnij się, że jest ono wyłączone (np. poprzez sprawdzenie braku napięcia miernikiem). Wkładkę należy montować w dedykowanej podstawie bezpiecznikowej wielkości NH000 na szynie TH35 lub płycie montażowej, zgodnie z instrukcją producenta. Moment dokręcania śrub podstawy oraz przekrój przewodów dobieraj według dokumentacji technicznej – dla prądu 35 A zalecany przekrój wynosi co najmniej 6 mm² (Cu). Nigdy nie wkładaj wkładki bez uprzedniego wyłączenia napięcia – grozi to porażeniem prądem lub powstaniem łuku elektrycznego.

FAQ

• Jaka jest różnica między charakterystyką aM a gG? aM (silnikowa) ma wyższy prąd wyłączania w zakresie przeciążenia – pozwala na przepływ prądu rozruchowego silnika (nawet 5-7 krotności In) przez kilka sekund, podczas gdy gG (do ogólnego stosowania) zadziałałaby zbyt szybko. Dlatego aM stosuje się głównie do ochrony silników i odbiorników indukcyjnych.
• Czy ta wkładka ma podświetlenie lub sygnalizację zadziałania? Nie, jest to standardowa wkładka topikowa bez wbudowanego wskaźnika przepalenia. Stan zadziałania można sprawdzić wizualnie po wyjęciu wkładki (przepalony drucik) lub za pomocą zewnętrznej sygnalizacji w podstawie (jeśli występuje).
• Jaki stopień ochrony (IP) ma wkładka? Wkładka jako element wewnętrzny nie posiada samodzielnego stopnia ochrony IP. Ochronę przed dotykiem i ciałami stałymi zapewnia obudowa rozdzielnicy lub szafy sterowniczej (np. IP54). Podstawa bezpiecznikowa zamontowana w rozdzielnicy zwykle uzyskuje IP20 od strony czołowej.
