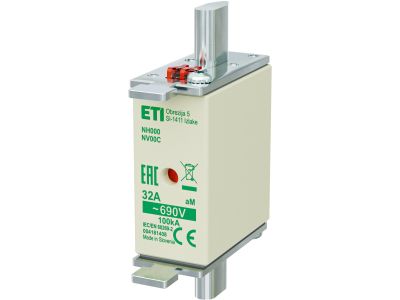

Wkładka bezpiecznikowa (topikowa) NH000 32A aM 690V silnikowa | 004181408 Eti

Alternatywny kod produktu: NH000 aM 32A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 typu aM o prądzie znamionowym 32 A i napięciu 690 V przeznaczona do ochrony silników. Oznaczenie symboliczne 004181408. Dzięki charakterystyce aM bezpiecznik wytrzymuje udary prądowe podczas rozruchu silnika, zapewniając selektywną ochronę przed zwarciem bez zbędnych wyłączeń.

• Prąd znamionowy 32 A: gwarantuje bezpieczną pracę w obwodach silnikowych o umiarkowanym obciążeniu, redukując ryzyko przegrzania i uszkodzenia izolacji.
• Napięcie znamionowe 690 V: pozwala na stosowanie w przemysłowych sieciach trójfazowych, w tym w układach o podwyższonym napięciu.
• Typ aM (silnikowy): charakterystyka opóźniona umożliwia przepływ prądów rozruchowych bez wybijania wkładki, co chroni ciągłość pracy napędów.
• Wielkość NH000: kompatybilność z podstawami bezpiecznikowymi NH w standardzie DIN, ułatwia szybką wymianę i unifikację osprzętu w rozdzielnicach.

Zgodność z Normami

Wkładka bezpiecznikowa jest produkowana zgodnie z europejskimi normami dla bezpieczników topikowych oraz posiada oznaczenie CE. Przeznaczona do montażu w instalacjach spełniających wymagania dyrektyw niskonapięciowych.

Zastosowanie

Wkładka NH000 aM 32 A znajduje zastosowanie przede wszystkim w obwodach silnikowych oraz w układach, gdzie wymagana jest ochrona zwarciowa z charakterystyką opóźnioną.

• Ochrona silników elektrycznych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Zabezpieczenie linii zasilających napędy przenośników, pomp, wentylatorów i kompresorów.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przed zwarciem w obwodach odbiorników o dużym prądzie rozruchowym.
• Wymiana wkładek w istniejących instalacjach z podstawami NH000 – szybka renowacja bez przerabiania rozdzielnicy.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie znajduje się pod napięciem. Wkładkę należy osadzić w dedykowanej podstawie NH000, a styki zacisnąć z odpowiednim momentem dokręcania zgodnie z dokumentacją producenta podstawy. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 32 A i warunków środowiskowych.

FAQ

• Czy wkładka aM nadaje się do ochrony transformatorów? Charakterystyka aM jest zoptymalizowana pod silniki. Do transformatorów zalecane są wkładki z charakterystyką gG/gL. W razie wątpliwości skonsultuj projekt z elektrykiem.
• Jaka jest różnica między aM a gG? aM posiada opóźnienie w zakresie prądów przeciążeniowych, co pozwala na przepływ prądu rozruchowego silnika. gG to charakterystyka ogólnego przeznaczenia – szybsza dla mniejszych przeciążeń.
• Czy mogę wymienić wkładkę o wyższym prądzie na 32 A? Należy zawsze stosować wkładkę o prądzie znamionowym zgodnym z projektem instalacji i katalogiem producenta. Zastosowanie wyższego prądu może prowadzić do braku ochrony przewodów i urządzeń.
