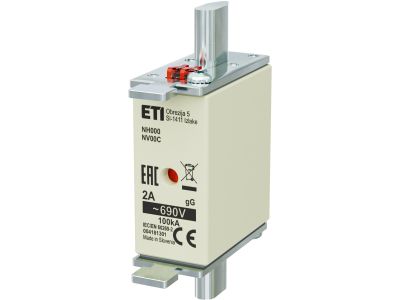

Wkładka bezpiecznikowa (topikowa) NH000 2A gG 690V zwłoczna | 004181301 Eti

Alternatywny kod produktu: NH000 gG 2A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 2 A i napięciu 690 V w charakterystyce gG (zwłoczna) to element zabezpieczający przeznaczony do ochrony przewodów i urządzeń przed skutkami przeciążeń oraz zwarć. Dzięki charakterystyce zwłocznej wkładka wytrzymuje krótkotrwałe prądy rozruchowe, co ogranicza ryzyko niepotrzebnych wyłączeń w obwodach silnikowych i transformatorowych. Produkt oznaczony symbolem 004181301.

• Prąd znamionowy 2 A: precyzyjne dopasowanie do obwodów o niskim poborze mocy – zapewnia selektywność i chroni przed uszkodzeniem przy przeciążeniu.
• Napięcie znamionowe 690 V AC: wysoka izolacja umożliwia stosowanie w instalacjach przemysłowych o napięciu 400/690 V, gwarantując bezpieczną pracę.
• Charakterystyka gG (zwłoczna): odporna na prądy rozruchowe – idealna do zabezpieczania linii zasilających odbiorniki o charakterze indukcyjnym (silniki, cewki styczników).
• Wielkość NH000: kompaktowa konstrukcja pasująca do standardowych podstaw bezpiecznikowych NH, ułatwiająca montaż i wymianę w rozdzielnicach przemysłowych.
• Wysoka zdolność zwarciowa: skutecznie przerywa prądy zwarciowe, chroniąc dalsze elementy instalacji przed zniszczeniem.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia oraz posiada certyfikat CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa, co gwarantuje jego niezawodność w instalacjach elektrycznych.

Zastosowanie

Wkładka bezpiecznikowa NH000 gG 2 A znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz komercyjnych, gdzie wymagana jest selektywna ochrona obwodów.

• Zabezpieczanie torów zasilających urządzenia sterujące (styczniki, przekaźniki, PLC) przed przeciążeniem i zwarciem.
• Ochrona obwodów oświetlenia i gniazd w instalacjach przemysłowych o napięciu do 690 V.
• Stosowanie w szafach sterowniczych jako zabezpieczenie przedlicznikowe lub odbiorcze w układach automatyki budynkowej.
• Zabezpieczanie obwodów silnikowych małej mocy (np. wentylatorów, pomp) przenoszących krótkotrwałe prądy rozruchowe.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy instalować w dedykowanej podstawie bezpiecznikowej typu NH000 montowanej na szynie TH35 lub bezpośrednio w rozdzielnicy. Przed montażem sprawdzić zgodność parametrów wkładki z obwodem – prąd znamionowy i napięcie nie mogą być przekroczone. Dokręcić połączenia śrubowe momentem zgodnym z dokumentacją producenta podstawy. Przekrój przewodów dobrać do prądu obciążenia zgodnie z normami.

FAQ

• Czy wkładka NH000 2A gG nadaje się do ochrony silników? Tak, charakterystyka zwłoczna gG sprawia, że wkładka wytrzymuje prądy rozruchowe silników o niskim poborze mocy, jednak zawsze należy sprawdzić krzywą czasowo-prądową w dokumentacji aplikacyjnej.
• Jakie jest napięcie znamionowe i czy mogę stosować wkładkę w instalacji 230 V? Napięcie znamionowe wynosi 690 V AC, więc wkładka może być bezpiecznie używana w instalacjach 230 V oraz 400 V – zapewnia odpowiedni margines izolacji.
• Czy wkładka jest wymienna z innymi wielkościami NH? Nie, wkładki różnych rozmiarów (NH00, NH000, NH1 itd.) mają różne wymiary i nie pasują do tych samych podstaw. Należy stosować wyłącznie wkładkę NH000 w odpowiedniej podstawie.
