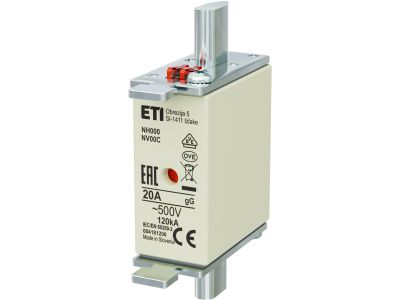

Wkładka bezpiecznikowa (topikowa) NH000 20A gG 500V zwłoczna | 004181206 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 20A gG 500V marki ETI to profesjonalny element zabezpieczający, zaprojektowany do ochrony instalacji elektroenergetycznych przed skutkami przeciążeń oraz zwarć. Rozmiar NH000 (często określany jako 000 lub C00) charakteryzuje się kompaktową budową, co pozwala na znaczną oszczędność miejsca w rozdzielnicach i podstawach bezpiecznikowych. Prąd znamionowy o wartości 20A w połączeniu z charakterystyką gG (ogólnego przeznaczenia, pełnozakresowa) sprawia, że produkt ten jest niezwykle uniwersalny. Napięcie znamionowe 500V AC gwarantuje bezpieczną pracę w standardowych sieciach przemysłowych. Wkładka posiada zwłoczną charakterystykę działania, co jest kluczowe przy obciążeniach generujących chwilowe skoki prądu, zapobiegając nieuzasadnionym przerwom w zasilaniu.

• Wysoka zdolność zwarciowa: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed zniszczeniem.
• Niskie straty mocy: Zoptymalizowana konstrukcja ogranicza wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej.
• Trwałość: Wykonanie z wysokiej jakości ceramiki i miedzi pokrytej srebrem zapewnia stabilność parametrów elektrycznych w czasie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada również certyfikat CE, co jest niezbędne do dopuszczenia produktu do obrotu i stosowania na rynku europejskim, gwarantując inżynierom i instalatorom pełne bezpieczeństwo eksploatacji.

Zastosowanie

Wkładka topikowa NH000 20A gG znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania linii zasilających, kabli oraz odbiorników o charakterze rezystancyjnym i indukcyjnym. Dzięki charakterystyce gG, doskonale sprawdza się w:

• Rozdzielnicach głównych i oddziałowych w budynkach wielorodzinnych i biurowcach.
• Zabezpieczaniu obwodów sterowniczych w szafach automatyki przemysłowej.
• Ochronie silników elektrycznych (przy odpowiednim doborze prądu znamionowego) oraz transformatorów.
• Instalacjach fotowoltaicznych po stronie AC.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy umieszczać w dedykowanych podstawach bezpiecznikowych rozmiaru NH000 lub rozłącznikach bezpiecznikowych. Podczas instalacji należy używać atestowanego uchwytu izolacyjnego (manewrowego), aby zminimalizować ryzyko porażenia prądem. Przed montażem należy upewnić się, że styki w podstawie są czyste i zapewniają odpowiedni docisk, co zapobiega przegrzewaniu się połączenia. Należy również zweryfikować, czy prąd znamionowy 20A oraz napięcie 500V są zgodne z projektem instalacji elektrycznej.

FAQ

• Co oznacza skrót gG na wkładce? Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia o pełnozakresowej zdolności wyłączania, przeznaczoną do ochrony kabli i przewodów przed przeciążeniami i zwarciami.
• Czy wkładkę NH000 można zamontować w podstawie NH00? Tak, wkładki w rozmiarze NH000 (węższe) pasują do standardowych podstaw NH00, co czyni je rozwiązaniem bardzo elastycznym.
• Czy ta wkładka posiada wskaźnik zadziałania? Tak, większość wkładek ETI serii NH wyposażona jest w wizualny wskaźnik (wybijak) umieszczony na górnej pokrywie, który informuje o przepaleniu się topika.
