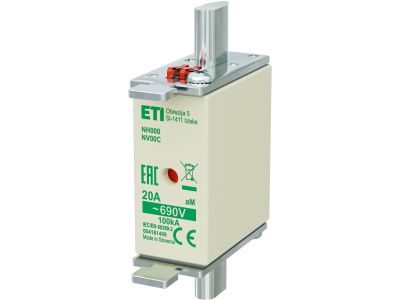

Wkładka bezpiecznikowa (topikowa) NH000 20A aM 690V silnikowa | 004181406 Eti

Alternatywny kod produktu: NH000 aM 20A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 20A i napięciu 690V AC, przeznaczona do zabezpieczania obwodów silnikowych. Dzięki charakterystyce aM (opóźnionej) bezpiecznik wytrzymuje krótkotrwałe prądy rozruchowe bez zbędnego wyzwalania, zapewniając selektywność i ciągłość pracy. Symbol katalogowy: 004181406.

• Prąd znamionowy 20 A: Przeznaczona do zabezpieczania silników o prądzie znamionowym do 20 A – bez ryzyka uszkodzenia przewodów i odbiornika.
• Napięcie 690 V AC: Wysoka izolacja umożliwia stosowanie w sieciach trójfazowych o napięciu międzyfazowym 400 V oraz w instalacjach przemysłowych 690 V.
• Charakterystyka aM: Opóźnione zadziałanie – bezpiecznik nie przepala się podczas rozruchu silnika, a jednocześnie skutecznie chroni przed zwarciami i przeciążeniami długotrwałymi.
• Typ obudowy NH000: Zgodna z wymiarami normy DIN dla wkładek bezpiecznikowych NH, łatwa wymiana w odpowiedniej podstawie.
• Konstrukcja topikowa: Niezawodność mechaniczna i termiczna, wysoka zdolność zwarciowa – odporna na przepięcia i duże prądy zwarciowe.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikację CE. Zastosowana charakterystyka aM zapewnia zgodność z zasadami doboru zabezpieczeń silników według obowiązujących przepisów.

Zastosowanie

Wkładka bezpiecznikowa NH000 20A aM jest przeznaczona przede wszystkim do ochrony silników elektrycznych przed skutkami zwarć i przeciążeń. Sprawdza się w aplikacjach przemysłowych i komercyjnych.

• Zabezpieczanie silników w instalacjach napędowych maszyn, pomp, wentylatorów i sprężarek.
• Ochrona obwodów rozruszników i łączników silnikowych w szafach sterowniczych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako zabezpieczenie przedlicznikowe dla odbiorników silnikowych.
• Zabezpieczanie obwodów oświetlenia przemysłowego o dużym poborze prądu startowego (jeśli wymagana charakterystyka aM).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i zabezpiecz przed przypadkowym załączeniem. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej (np. NH000) na szynie DIN TH35 lub bezpośrednio w rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego 20 A oraz spodziewanego prądu zwarciowego. Nie wolno przekraczać maksymalnego napięcia i prądu podanych na wkładce.

FAQ

• Do czego służy wkładka bezpiecznikowa o charakterystyce aM? Charakterystyka aM (opóźniona) jest dedykowana do zabezpieczania silników – wytrzymuje prądy rozruchowe przez krótki czas, chroniąc przed zwarciami i przeciążeniami długotrwałymi.
• Czy mogę użyć tej wkładki w sieci 400 V? Tak. Napięcie znamionowe 690 V AC jest wyższe niż typowe 400 V, co zapewnia odpowiedni margines bezpieczeństwa. Nadaje się do każdej sieci do 690 V.
• Jaka jest różnica między wkładką NH000 a NH00? NH000 i NH00 to różne rozmiary obudów (norma DIN 43620). NH000 jest mniejsza – stosowana do niższych prądów (do 100 A). W tym modelu prąd 20 A jest typowy dla rozmiaru NH000.
