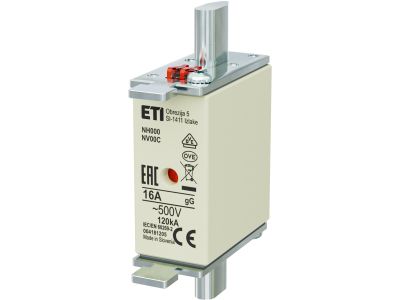

Wkładka bezpiecznikowa (topikowa) NH000 16A gG 500V zwłoczna | 004181205 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 16A gG 500V marki ETI to profesjonalny element zabezpieczający, zaprojektowany do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Wykonana w rozmiarze NH000 (kompaktowa wersja rozmiaru 00), charakteryzuje się wysoką zdolnością wyłączania oraz niskimi stratami mocy, co przekłada się na efektywność energetyczną całego układu rozdzielczego. Prąd znamionowy o wartości 16A oraz charakterystyka gG (ogólnego przeznaczenia, zwłoczna) sprawiają, że produkt ten jest niezwykle uniwersalny. Zastosowanie wysokiej jakości ceramiki oraz miedzianych styków pokrytych warstwą srebra gwarantuje stabilność parametrów elektrycznych w długim okresie eksploatacji.

• Prąd znamionowy: 16A – idealny do zabezpieczania obwodów odbiorczych i rozdzielczych.
• Napięcie znamionowe: 500V AC – pozwala na bezpieczną pracę w standardowych sieciach przemysłowych.
• Charakterystyka gG: Zapewnia pełnozakresową ochronę, reagując z odpowiednią zwłoką na przeciążenia, co zapobiega zbędnym zadziałaniom przy chwilowych skokach prądu.
• Rozmiar NH000: Kompaktowa budowa umożliwia oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności standardu NH.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa, co jest kluczowe w sektorze elektroenergetycznym. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, co potwierdza jej zdolność do bezpiecznego przerywania prądów zwarciowych. Posiada certyfikację CE, co dopuszcza ją do użytku na rynku europejskim w najbardziej wymagających aplikacjach przemysłowych.

Zastosowanie

Wkładka topikowa NH000 16A gG znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest dedykowana do:

• Zabezpieczania linii zasilających w szafach sterowniczych i rozdzielnicach głównych.
• Ochrony silników elektrycznych o mniejszej mocy (przy uwzględnieniu charakterystyki zwłocznej).
• Zabezpieczania obwodów oświetleniowych i grzewczych w budownictwie komercyjnym i przemysłowym.
• Współpracy z rozłącznikami bezpiecznikowymi listwowymi oraz skrzynkowymi typu NH.

Wskazówki Montażowe

Podczas montażu wkładki bezpiecznikowej należy zachować szczególne środki ostrożności i przestrzegać zasad BHP:

• Użycie uchwytu izolacyjnego: Wkładki typu NH należy montować i demontować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (manewrowego), aby zminimalizować ryzyko porażenia prądem.
• Kontrola styków: Przed montażem należy upewnić się, że szczęki w podstawie bezpiecznikowej lub rozłączniku są czyste i zapewniają odpowiedni docisk.
• Weryfikacja parametrów: Zawsze należy sprawdzić, czy prąd znamionowy 16A oraz napięcie 500V są zgodne z projektem instalacji.
• Montaż beznapięciowy: Zaleca się wymianę wkładki przy odłączonym obciążeniu, aby uniknąć powstania łuku elektrycznego.

FAQ

1. Co oznacza charakterystyka gG w tej wkładce?
Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia o pełnozakresowej zdolności wyłączania. Jest ona zwłoczna przy przeciążeniach i szybka przy zwarciach, co czyni ją najbardziej uniwersalnym rozwiązaniem w ochronie kabli i przewodów.

2. Czy rozmiar NH000 pasuje do podstaw NH00?
Tak, wkładki w rozmiarze NH000 są w pełni kompatybilne z podstawami i rozłącznikami przeznaczonymi dla rozmiaru NH00, oferując te same parametry elektryczne w mniejszej obudowie.

3. Czy wkładka posiada wskaźnik zadziałania?
Tak, wkładki ETI serii NH są standardowo wyposażone w wizualny wskaźnik zadziałania (tzw. wybijak), który pozwala na szybką identyfikację uszkodzonego obwodu.
