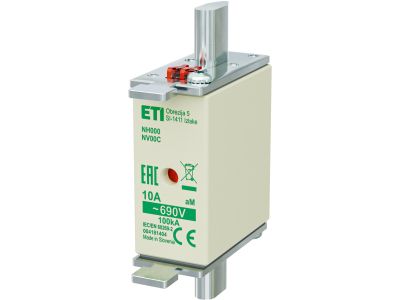

Wkładka bezpiecznikowa (topikowa) NH000 10A aM 690V silnikowa | 004181404 Eti

Alternatywny kod produktu: NH000 aM 10A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH000 o prądzie znamionowym 10A i napięciu 690V AC w charakterystyce aM (silnikowa) przeznaczona do zabezpieczania silników elektrycznych przed skutkami zwarć. Dzięki charakterystyce zwłocznej umożliwia bezpieczny rozruch silnika bez ryzyka zbędnego wyzwalania. Symbol katalogowy: 004181404.

• Prąd znamionowy 10A: dopasowany do zabezpieczania silników małej mocy w instalacjach trójfazowych i jednofazowych, zapewnia skuteczną ochronę zwarciową przy zachowaniu ciągłości pracy w warunkach normalnego obciążenia.
• Napięcie znamionowe 690V AC: wysoka wytrzymałość izolacji umożliwia stosowanie w sieciach przemysłowych o podwyższonym napięciu, w tym w układach trójfazowych.
• Charakterystyka aM (silnikowa): zwłoczny przebieg wyłączania pozwala na przepływ prądów rozruchowych silnika, a jednocześnie błyskawicznie reaguje na zwarcia, chroniąc przewody i odbiorniki.
• Wielkość NH000: kompaktowa wkładka pasująca do standardowych podstaw bezpiecznikowych NH, ułatwia montaż i wymianę w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada oznaczenie CE. Dokładne numery norm dostępne są w karcie katalogowej producenta.

Zastosowanie

Wkładka bezpiecznikowa NH000 aM 10A/690V dedykowana jest do ochrony obwodów silnikowych w instalacjach przemysłowych i budynkowych. Sprawdza się wszędzie tam, gdzie niezbędna jest selektywna ochrona zwarciowa silnika z tolerancją na prądy rozruchowe.

• Zabezpieczanie silników trójfazowych małej i średniej mocy w maszynach produkcyjnych, wentylatorach, pompach, sprężarkach.
• Ochrona obwodów rozruchowych silników w układach bezpośrednich i gwiazda-trójkąt.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach jako wkładki topikowe w podstawach bezpiecznikowych NH.
• Zabezpieczanie linii zasilających silniki jednofazowe w instalacjach warsztatowych i komercyjnych.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy stosować wkładkę w odpowiedniej podstawie bezpiecznikowej NH (wielkość NH000). Przed założeniem nowej wkładki sprawdzić stan podstawy oraz dokręcenie połączeń zgodnie z jej dokumentacją techniczną. Przekrój przewodów przyłączonych do podstawy dobrać do prądu znamionowego obwodu. Nie wymieniać wkładek pod obciążeniem ani napięciem.

FAQ

• Jaka jest różnica między charakterystyką aM a gG? Charakterystyka aM (silnikowa) jest zwłoczna – dopuszcza krótkotrwałe przeciążenia związane z rozruchem silnika. Charakterystyka gG jest do ogólnego stosowania i wyzwala szybciej przy przeciążeniach. Do ochrony silników zaleca się wyłącznie aM.
• Czy mogę użyć tej wkładki do zabezpieczenia obwodu oświetleniowego lub gniazd? Nie. Wkładka aM jest przeznaczona wyłącznie do obwodów silnikowych. Do obwodów ogólnych (oświetlenie, gniazda) należy stosować wkładki o charakterystyce gG.
• Jakie napięcie maksymalne i prąd znamionowy ma ta wkładka? Napięcie znamionowe wynosi 690V AC, a prąd znamionowy 10A. Nie należy przekraczać tych wartości – grozi to uszkodzeniem wkładki i utratą ochrony.
