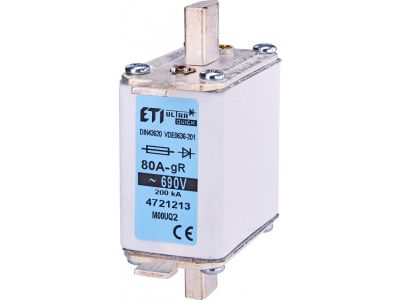

Wkładka bezpiecznikowa (topikowa) NH000 100A gR 690V ultraszybka | 004721214 Eti

Alternatywny kod produktu: M000UQ2/100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH000 o prądzie znamionowym 100 A i napięciu znamionowym 690 V AC, przeznaczona do ochrony półprzewodników. Charakterystyka gR (ultraszybka) zapewnia wyłączenie prądu zwarciowego w czasie krótszym niż 1 ms, co minimalizuje ryzyko uszkodzenia delikatnych elementów elektronicznych, takich jak tyrystory, diody mocy czy IGBT. Symbol katalogowy: 004721214.

• Prąd znamionowy 100 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 690 V AC: umożliwia zastosowanie w instalacjach przemysłowych o podwyższonym napięciu.
• Charakterystyka gR (ultraszybka): zapewnia wyłączanie zwarć w czasie poniżej 1 ms, co chroni wrażliwe półprzewodniki przed skutkami przepięć i prądów zwarciowych.
• Obudowa NH000: zgodna z popularnymi podstawami bezpiecznikowymi, ułatwia szybką wymianę i montaż na szynie TH35 lub w rozłącznikach bezpiecznikowych.
• Wysoka zdolność wyłączania zwarć: skutecznie przerywa prąd zwarciowy do 120 kA (wartość typowa dla serii), co zapewnia niezawodne odcięcie energii w krytycznych sytuacjach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada deklarację zgodności CE. Zastosowane materiały i konstrukcja są zgodne z obowiązującymi standardami dla wkładek bezpiecznikowych stosowanych w ochronie półprzewodników. Szczegółowe oznaczenia norm (np. IEC/EN) – patrz karta katalogowa producenta.

Zastosowanie

Wkładka przeznaczona jest przede wszystkim do zabezpieczania półprzewodników w układach energoelektronicznych. Sprawdza się w aplikacjach wymagających bardzo szybkiego reagowania na zwarcia i przeciążenia.

• Ochrona prostowników, falowników, zasilaczy impulsowych – zabezpiecza diody i tyrystory przed przepływem prądu zwarciowego.
• Zabezpieczenie modułów IGBT w napędach prądu stałego i przemiennego.
• Stosowanie w rozdzielnicach przemysłowych i szafach sterowniczych dla ochrony obwodów sterowania.
• Zabezpieczenie obwodów baterii kondensatorów oraz filtrów harmonicznych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy osadzić w dedykowanej podstawie NH000 (np. rozłącznik bezpiecznikowy lub listwa bezpiecznikowa), przestrzegając momentu dokręcania śrub zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających dobierać do prądu znamionowego 100 A. Przed uruchomieniem sprawdzić poprawność montażu i brak uszkodzeń mechanicznych wkładki.

FAQ

• Co oznacza charakterystyka gR? Jest to ultraszybka charakterystyka bezpieczników przeznaczonych do ochrony półprzewodników. Wyłączenie następuje w czasie poniżej 1 ms, co zapobiega uszkodzeniu elementów mocy w wyniku prądów zwarciowych.
• Jakie napięcie maksymalne mogę przyłożyć do wkładki? Napięcie znamionowe wkładki wynosi 690 V AC. Stosowanie przy napięciu wyższym grozi uszkodzeniem izolacji i brakiem zadziałania w stanie zwarciowym.
• Czy wkładkę można stosować w obwodach DC? Parametry podane przez producenta dotyczą prądu przemiennego (AC). Dla obwodów stałoprądowych wymagane jest sprawdzenie danych technicznych – w razie wątpliwości zalecamy kontakt z producentem.
