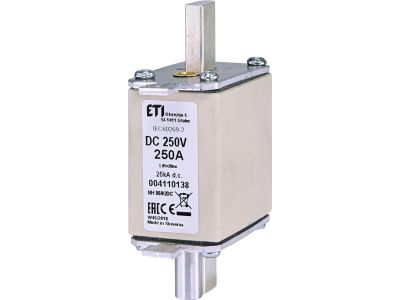

Wkładka bezpiecznikowa (topikowa) NH00/K 250A 250V DC / Z wybijakiem | 004110138 Eti

Alternatywny kod produktu: NH00/K 250A/250V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00/K o prądzie znamionowym 250 A i napięciu znamionowym 250 V DC, wyposażona w wybijak, to element zabezpieczający przeznaczony do ochrony obwodów prądu stałego przed skutkami przeciążeń i zwarć. Wykonana w rozmiarze NH00, zapewnia kompatybilność z typowymi podstawami bezpiecznikowymi tej serii. Zastosowanie wybijaka umożliwia sygnalizację zadziałania oraz współpracę z wyłącznikami i stycznikami w systemach automatyki.

• Prąd znamionowy 250 A: Gwarantuje niezawodne zabezpieczenie obwodów o dużym obciążeniu, minimalizując ryzyko uszkodzenia instalacji i odbiorników.
• Napięcie znamionowe 250 V DC: Przystosowana do pracy w instalacjach prądu stałego, np. w systemach fotowoltaicznych, trakcji czy zasilaczach buforowych.
• Wybijak (sygnalizator zadziałania): Mechaniczny wskaźnik przepalenia wkładki umożliwia szybką identyfikację uszkodzonej fazy oraz może być wykorzystany do wyzwalania układów odłączających.
• Rozmiar NH00: Kompaktowa konstrukcja pasująca do standardowych podstaw i rozłączników bezpiecznikowych z serii NH, ułatwiająca montaż i wymianę.
• Konstrukcja topikowa: Szybkie i pewne przerywanie prądu zwarciowego, co chroni zarówno kable, jak i urządzenia końcowe.

Zgodność z Normami

Wkładka bezpiecznikowa NH00/K 250A/250V DC została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Producent gwarantuje, że wyrób spełnia wymagania stawiane bezpiecznikom topikowym stosowanym w instalacjach niskiego napięcia.

Zastosowanie

Wkładka dedykowana jest do zabezpieczania obwodów prądu stałego w różnorodnych instalacjach przemysłowych, energetycznych i komercyjnych. Dzięki wybijakowi idealnie nadaje się do systemów wymagających sygnalizacji zadziałania.

• Ochrona obwodów DC w rozdzielnicach fotowoltaicznych (stringi paneli, inwertery).
• Zabezpieczenie zasilania urządzeń trakcyjnych, ładowarek akumulatorów i systemów UPS.
• Stosowanie w szafach sterowniczych i rozdzielnicach głównych w przemyśle, gdzie występują duże obciążenia prądu stałego.
• Współpraca z wyłącznikami i stycznikami w układach automatyki – wybijak może inicjować sygnał do wyłączenia obwodu.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód nie jest obciążony. Wkładkę należy osadzić w odpowiedniej podstawie NH00 (np. rozłącznik bezpiecznikowy lub uchwyt) zapewniającej właściwe styki i ochronę przed przypadkowym dotknięciem. Przekrój przewodów przyłączeniowych dobrać zgodnie z normami do prądu 250 A. Przed ponownym załączeniem napięcia sprawdzić poprawność osadzenia i stan wybijaka. W przypadku zadziałania bezpiecznika należy wymienić wkładkę na nową o identycznych parametrach.

FAQ

• Co oznacza wybijak w tej wkładce? Wybijak to mechaniczny element wysuwający się w momencie przepalenia wkładki. Służy do sygnalizacji zadziałania oraz może być wykorzystany do mechanicznego wyzwalania styczników lub wyłączników w obwodzie.
• Czy wkładkę można stosować w obwodach prądu przemiennego? Wkładka jest przystosowana wyłącznie do napięcia stałego 250 V DC. Stosowanie w obwodach AC może prowadzić do nieprawidłowego działania i stanowić zagrożenie. Należy dobrać odpowiedni model dla prądu przemiennego.
• Jaki stopień ochrony ma wkładka? Producent nie podaje stopnia ochrony IP dla samej wkładki. Ochrona przed dotykiem i ciałami stałymi zależy od zastosowanej podstawy lub rozłącznika bezpiecznikowego. W typowych warunkach rozdzielnicowych stosuje się podstawy o IP20.
