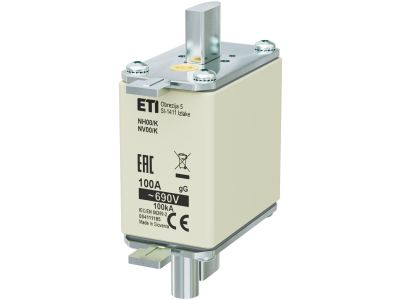

Wkładka bezpiecznikowa (topikowa) NH00/K 100A gG 690V zwłoczna / Z wybijakiem | 004111185 Eti

Alternatywny kod produktu: NH00/K gG 100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00/K o symbolu 004111185 to element bezpiecznikowy przeznaczony do ochrony instalacji i urządzeń. Charakteryzuje się prądem znamionowym 100 A oraz napięciem znamionowym 690 V AC. Wykonana w rozmiarze NH00/K, zapewnia kompatybilność z popularnymi podstawami bezpiecznikowymi. Wersja z wybijakiem umożliwia sygnalizację zadziałania oraz współpracę z wyzwalaczami mechanicznymi lub elektrycznymi.

• Prąd znamionowy 100 A: Zapewnia bezpieczne prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania wkładki.
• Napięcie znamionowe 690 V AC: Odpowiedni do instalacji o podwyższonym napięciu, gwarantuje niezawodną pracę w trudnych warunkach sieciowych.
• Charakterystyka gG (zwłoczna): Bezpiecznik ogólnego przeznaczenia z opóźnieniem – dopuszcza krótkotrwałe przeciążenia, co zapobiega zbędnym wyłączeniom przy rozruchu silników lub załączaniu transformatorów.
• Z wybijakiem: Mechanizm wybijaka sygnalizuje zadziałanie bezpiecznika i umożliwia zdalne lub lokalne odczytanie stanu – ułatwia diagnostykę oraz może współpracować z wyzwalaczami styczników.
• Wielkość NH00/K: Kompaktowa wkładka pasująca do standardowych podstaw NH – łatwy montaż i wymiana w rozdzielnicach oraz szafach sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników topikowych oraz posiada certyfikat CE. Jest zgodna z wymiarami według standardu DIN dla wielkości NH00/K. Niniejszy opis nie zawiera szczegółowych numerów norm – w razie potrzeby szczegółowe deklaracje zgodności są dostępne u producenta.

Zastosowanie

Wkładka NH00/K 100A gG z wybijakiem znajduje zastosowanie w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona przeciwprzeciążeniowa i zwarciowa. Sprawdza się szczególnie w obwodach o podwyższonym napięciu oraz tam, gdzie potrzebna jest sygnalizacja zadziałania.

• Ochrona przewodów i odbiorników w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie obwodów silnikowych, transformatorów i układów zasilania w automatyce przemysłowej.
• Instalacje w szafach sterowniczych, gdzie wymagana jest sygnalizacja zadziałania (wybijak współpracuje z wyzwalaczami styczników lub przekaźników).
• Zastosowania w przemyśle maszynowym oraz w infrastrukturze budynkowej przy napięciu do 690 V AC.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH (szyna DIN lub mocowanie śrubowe) zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego wkładki. Moment dokręcania śrub zaciskowych oraz szczegóły dotyczące montażu wybijaka – postępować według instrukcji dołączonej do produktu.

FAQ

• Do czego służy wybijak w tej wkładce? Wybijak to mechanizm wysuwający się po zadziałaniu bezpiecznika. Umożliwia wizualną sygnalizację przepalenia oraz może aktywować wyzwalacz stycznika lub przekaźnika, np. w celu odłączenia zasilania całej grupy odbiorników.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (ogólnego przeznaczenia) zapewnia ochronę zarówno przed przeciążeniem, jak i zwarciem, z pewnym opóźnieniem. gL to charakterystyka przewodowa (zwłoczna) – w praktyce gG i gL często są stosowane zamiennie, ale dane producenta określają tę wkładkę jako gG, co oznacza jej uniwersalność w zastosowaniach ogólnych.
• Czy tę wkładkę można stosować w instalacjach 400 V? Tak, napięcie znamionowe 690 V AC jest wyższe niż typowe napięcie sieciowe 230/400 V AC, dlatego wkładka jest w pełni bezpieczna do użytku w instalacjach 400 V (i niższych). Wyższy margines napięciowy zwiększa bezpieczeństwo i trwałość.
