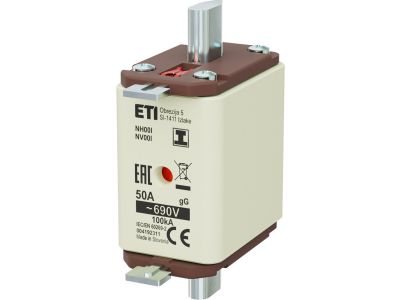

Wkładka bezpiecznikowa (topikowa) NH00/I 50A gG 690V zwłoczna / Zaczepy izolowane | 004192311 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00/I 50A o charakterystyce zwłocznej gG 690V z izolowanymi zaczepami to kluczowy element zabezpieczający obwody elektryczne przed przeciążeniem i zwarciem. Zaprojektowana do współpracy z podstawami bezpiecznikowymi NH00, zapewnia szybkie i niezawodne działanie w układach niskiego i średniego napięcia. Izolowane zaczepy ułatwiają bezpieczny montaż i wymianę, minimalizując ryzyko porażenia prądem.

• Charakterystyka zwłoczna gG: Zapewnia ochronę przed przeciążeniem przy stopniowym wzroście prądu, opóźniając działanie w przypadku krótkotrwałych przepięć.
• Napięcie znamionowe 690V: Przeznaczona do instalacji o napięciu do 690V, co obejmuje szeroki zakres zastosowań przemysłowych i energetycznych.
• Prąd znamionowy 50A: Zapewnia ochronę obwodów o maksymalnym prądzie roboczym do 50A, zapobiegając uszkodzeniom izolacji i przewodów.
• Zaczepy izolowane: Umożliwiają bezpieczną wymianę wkładki bez konieczności wyłączania napięcia w obwodzie – redukują ryzyko porażenia.
• Wymiary NH00/I: Kompaktowa konstrukcja dopasowana do standardowych podstaw bezpiecznikowych serii NH00, zapewniająca łatwość montażu i wymiany.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, dotyczące wkładek topikowych niskiego napięcia. Potwierdza to zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności w ochronie obwodów elektrycznych.

Zastosowanie

Wkładki bezpiecznikowe NH00/I znajdują szerokie zastosowanie w instalacjach elektrycznych wymagających precyzyjnej ochrony przed przeciążeniem i zwarciem. Charakterystyka zwłoczna gG sprawdza się szczególnie w obwodach z silnikami, transformatorami oraz innymi odbiornikami o charakterze indukcyjnym.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe – zapobiega uszkodzeniom wynikającym z przeciążeń.
• Stosowanie w rozdzielnicach niskiego i średniego napięcia jako podstawowe zabezpieczenie linii kablowych.
• Zabezpieczanie obwodów oświetleniowych i gniazd w instalacjach budynkowych, gdzie wymagana jest ochrona przed zwarciem.
• Instalacje energetyczne i elektroenergetyczne, w których napięcie znamionowe dochodzi do 690V.

Wskazówki Montażowe

Wymiana wkładki musi być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że układ nie jest pod napięciem (sprawdzić napięcie za pomocą odpowiedniego miernika). Wkładkę należy umieścić w podstawie bezpiecznikowej NH00, zwracając uwagę na poprawne osadzenie zaczepów izolowanych. Po montażu należy sprawdzić stabilność połączenia i brak luzów. Nigdy nie stosować wkładek o innych parametrach niż zalecane – grozi to uszkodzeniem instalacji lub pożarem.

FAQ

• Czy wkładka NH00/I 50A gG nadaje się do ochrony silników elektrycznych? Tak, charakterystyka zwłoczna gG jest dedykowana do zabezpieczania obwodów z odbiornikami indukcyjnymi, takimi jak silniki, co pozwala na tolerowanie krótkotrwałych prądów rozruchowych.
• Jaka jest różnica między wkładką gG a gL? Charakterystyka gG posiada szerszy zakres działania i wolniejsze reagowanie na zwarcia, co czyni ją bardziej odpowiednią do ochrony obwodów z silnikami i transformatorami. Charakterystyka gL działa szybciej i jest przeznaczona głównie do zabezpieczania kabli i przewodów.
• Czy wkładki NH00/I można stosować w instalacjach o napięciu 400V? Tak, wkładka o napięciu znamionowym 690V jest w pełni kompatybilna z instalacjami o napięciu 400V, co czyni ją uniwersalnym rozwiązaniem w większości aplikacji przemysłowych.
