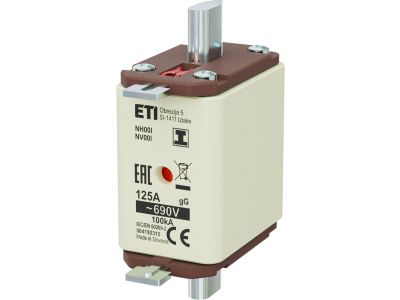

Wkładka bezpiecznikowa (topikowa) NH00/I 125A gG 690V zwłoczna / Zaczepy izolowane | 004192315 Eti

Alternatywny kod produktu: NH00/I gG 125A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00/I o symbolu 004192315 to zwłoczny bezpiecznik przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Zaprojektowana w wielkości NH00 dla prądu znamionowego 125 A i napięcia 690 V, charakteryzuje się charakterystyką gG (ogólnego przeznaczenia). Wyposażona w zaczepy izolowane, które ułatwiają bezpieczną wymianę wkładki w uchwycie bezpiecznikowym.

• Prąd znamionowy 125 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, gwarantując selektywną ochronę przed przeciążeniem i zwarciem.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w instalacjach przemysłowych i energetycznych o podwyższonym napięciu, zwiększając uniwersalność zastosowania.
• Charakterystyka zwłoczna (gG): Odpowiednia dla obwodów obciążonych silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym – bezpiecznik nie wybija przy chwilowych przeciążeniach.
• Obudowa NH00: Kompaktowa, standaryzowana konstrukcja pasująca do typowych uchwytów bezpiecznikowych NH00, co ułatwia integrację w rozdzielnicach i szafach sterowniczych.
• Zaczepy izolowane: Umożliwiają bezpieczne wyjmowanie i wkładanie wkładki pod napięciem przy użyciu specjalnego narzędzia (np. uchwytu izolowanego), minimalizując ryzyko porażenia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dotyczących wkładek bezpiecznikowych niskiego napięcia. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej. Stosowanie zgodnie z dokumentacją techniczną oraz przepisami krajowymi (np. normami serii PN-EN 60269) zapewnia niezawodną ochronę.

Zastosowanie

Wkładka bezpiecznikowa NH00/I 125A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed skutkami zwarć i przeciążeń, szczególnie przy obciążeniach o charakterze indukcyjnym.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów silników elektrycznych, transformatorów i odbiorników o dużym prądzie rozruchowym.
• Ochrona przed zwarciem i przeciążeniem w instalacjach fotowoltaicznych oraz systemach UPS.
• Stosowanie w szafach sterowniczych i energetycznych jako element zabezpieczenia nadprądowego ciągów technologicznych.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie w obwodzie. Wkładkę należy umieścić w dedykowanym uchwycie bezpiecznikowym NH00, upewniając się, że zaczepy izolowane są prawidłowo osadzone. Dokręcanie połączeń śrubowych w uchwycie – zgodnie z momentem dokręcania podanym przez producenta uchwytu. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 125 A oraz warunków instalacyjnych. Nie wolno stosować wkładki do obwodów o prądzie znamionowym wyższym niż podany.

FAQ

• Co oznacza symbol gG na wkładce? Oznaczenie gG to charakterystyka czasowo-prądowa bezpiecznika ogólnego przeznaczenia (zwłocznego). Zapewnia ochronę przed przeciążeniem i zwarciem, jednocześnie pozwalając na krótkotrwałe przeciążenia, np. podczas rozruchu silnika.
• Jak bezpiecznie wymienić wkładkę z zaczepami izolowanymi? Zaczepy izolowane umożliwiają wyjęcie wkładki za pomocą specjalnego uchwytu izolowanego (tzw. wyjmaka). Mimo izolacji, przed każdą operacją należy odłączyć napięcie w całym obwodzie i sprawdzić brak napięcia miernikiem. Wymianę może wykonać tylko osoba z uprawnieniami SEP.
• Czy wkładkę można stosować w obwodach stałoprądowych (DC)? Przeznaczeniem tej wkładki jest praca w obwodach prądu przemiennego (AC) o napięciu do 690 V. Dla obwodów DC należy dobrać bezpiecznik o odpowiedniej charakterystyce wyłączeniowej i napięciu znamionowym DC – ten model nie jest do tego dedykowany.
