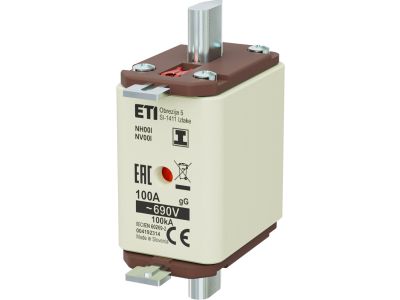

Wkładka bezpiecznikowa (topikowa) NH00/I 100A gG 690V zwłoczna / Zaczepy izolowane | 004192314 Eti

Alternatywny kod produktu: NH00/I gG 100A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00/I o prądzie znamionowym 100A i napięciu znamionowym 690V AC, w charakterystyce gG (zwłoczna), wyposażona w zaczepy izolowane. Model o symbolu 004192314 przeznaczony jest do stosowania w podstawach bezpiecznikowych NH00. Dzięki zwłocznej charakterystyce gG bezpiecznik ten zapewnia selektywną ochronę przewodów i urządzeń przed przeciążeniami oraz zwarciami w obwodach, gdzie występują krótkotrwałe prądy rozruchowe (np. silniki, transformatory). Zaczepy izolowane zwiększają bezpieczeństwo montażu i eksploatacji, minimalizując ryzyko przypadkowego kontaktu z częściami będącymi pod napięciem.

• Prąd znamionowy 100 A: Gwarantuje pewną ochronę w obwodach o znacznym obciążeniu, umożliwiając bezpieczną pracę instalacji bez ryzyka nieuzasadnionego wyłączenia podczas normalnej pracy.
• Napięcie znamionowe 690 V AC: Przystosowany do pracy w sieciach przemysłowych o podwyższonym napięciu, zapewniając odpowiednią izolację i zdolność wyłączania.
• Charakterystyka gG (zwłoczna): Pozwala na przepływ prądów rozruchowych odbiorników indukcyjnych (silniki, dławiki) bez przedwczesnego zadziałania, przy jednoczesnej ochronie przewodów i urządzeń przed zwarciem i przeciążeniem.
• Zaczepy izolowane: Zwiększają bezpieczeństwo podczas montażu i wymiany wkładek – redukują ryzyko dotknięcia elementów pod napięciem, co jest szczególnie istotne w rozdzielnicach bez wyłącznika głównego.
• Wielkość NH00/I: Kompatybilna z popularnymi podstawami bezpiecznikowymi NH00, co ułatwia modernizację i serwis istniejących instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa NH00/I 100A gG 690V spełnia wymagania norm europejskich dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami unijnymi. Zaleca się stosowanie wkładki wyłącznie w sposób zgodny z przeznaczeniem oraz zaleceniami producenta.

Zastosowanie

Wkładka bezpiecznikowa NH00/I z charakterystyką gG znajduje zastosowanie przede wszystkim w przemyśle, energetyce zawodowej oraz w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest niezawodna ochrona przewodów i urządzeń przed skutkami zwarć i przeciążeń.

• Ochrona obwodów silnikowych i transformatorów: Zwłoczna charakterystyka gG pozwala na bezpieczną pracę urządzeń z dużym prądem rozruchowym, bez ryzyka zbędnych wyłączeń.
• Zabezpieczenie przewodów i szyn w rozdzielnicach przemysłowych: W instalacjach o napięciu do 690 V AC, gdzie wymagana jest wysoka selektywność.
• Ochrona odbiorników o charakterze rezystancyjno-indukcyjnym: Np. piece oporowe, dławiki, układy prostownikowe.
• Modernizacja i serwis istniejących rozdzielnic: Dzięki kompatybilności z podstawami NH00 możliwa jest łatwa wymiana wkładek starszych typów.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV lub wyższymi). Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie w całej rozdzielnicy lub danym obwodzie i upewnić się o jego braku. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH00/I (lub NH00 z odpowiednim adapterem), zgodnie z instrukcją producenta podstawy. Zaczepy izolowane ułatwiają bezpieczny chwyt. Niedopuszczalne jest stosowanie wkładek o parametrach innych niż przewidziane dla danego obwodu. Przekrój przewodów przyłączeniowych do podstawy należy dobrać zgodnie z obowiązującymi normami oraz wartością prądu znamionowego wkładki.

FAQ

• Czy ta wkładka nadaje się do ochrony silników? Tak, charakterystyka gG (zwłoczna) umożliwia przepływ prądów rozruchowych silników bez przedwczesnego wyzwalania, jednak do indywidualnej ochrony silnika często zaleca się wkładki z charakterystyką aM lub wyłączniki silnikowe. Wkładka gG sprawdzi się w zabezpieczeniu przewodu zasilającego grupę silników lub pojedynczy silnik o łagodnym rozruchu.
• Czy wkładka ma podświetlenie lub wskaźnik zadziałania? Nie, standardowa wkładka NH00/I nie posiada podświetlenia ani wbudowanego wskaźnika. Stan zadziałania można sprawdzić poprzez pomiar ciągłości lub wizualnie – przepalona wkładka wykazuje przerwę w obwodzie.
• Jaki stopień ochrony ma ta wkładka? Wkładka bezpiecznikowa jako element wymienny nie posiada samodzielnego stopnia ochrony IP. Stopień ochrony całej rozdzielnicy lub obudowy, w której jest zamontowana, decyduje o jej odporności na wnikanie ciał stałych i wody. Podczas montażu w podstawie NH00 standardowym środowiskiem jest sucha rozdzielnica wewnątrz pomieszczeń (IP2X i wyższe).
