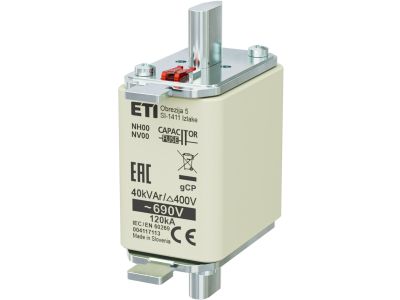

Wkładka bezpiecznikowa (topikowa) NH00 gCP 40kVAr/690V kondensatorowa | 004117113 Eti

Alternatywny kod produktu: NH00 40kVAr 690V gCP

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 gCP o mocy 40 kVAr przy napięciu 690 V firmy – symbol 004117113. Przeznaczona do zabezpieczania baterii kondensatorów w instalacjach kompensacji mocy biernej. Charakterystyka gCP zapewnia odporność na wysokie prądy ładowania kondensatorów, co gwarantuje selektywność i ochronę przed zwarciami bez zbędnych wyłączeń. Wielkość NH00 umożliwia montaż w kompaktowych podstawach bezpiecznikowych.

• Moc kondensatora 40 kVAr / napięcie 690 V: precyzyjne dopasowanie do typowych baterii kondensatorów niskiego napięcia, co zapewnia optymalną ochronę przeciwzwarciową i przeciążeniową.
• Charakterystyka gCP (kondensatorowa): wyższa wytrzymałość na prądy rozruchu kondensatorów w porównaniu do standardowych charakterystyk gG – minimalizuje ryzyko niepotrzebnych wyłączeń.
• Wielkość NH00: kompaktowa obudowa umożliwiająca montaż w podstawach NH00, oszczędność miejsca w rozdzielnicach i szafach sterowniczych.
• Wysoka zdolność wyłączania: skuteczne przerywanie prądów zwarciowych w obwodach kondensatorów, chroniąc pozostałe elementy instalacji przed uszkodzeniem.
• Prosta identyfikacja dzięki oznaczeniom: symbol 004117113 oraz parametry nadrukowane na wkładce ułatwiają szybki dobór i wymianę.

Zgodność z Normami

Wkładka spełnia wymagania odpowiednich norm międzynarodowych i europejskich dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami UE. Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnych z normą IEC/EN 60269 (część ogólna i część dotycząca bezpieczników do ochrony urządzeń półprzewodnikowych oraz kondensatorów).

Zastosowanie

Wkładka bezpiecznikowa gCP dedykowana jest do ochrony baterii kondensatorów w systemach kompensacji mocy biernej. Sprawdza się w instalacjach przemysłowych i komercyjnych, gdzie występują dynamiczne zmiany obciążenia.

• Zabezpieczenie banków kondensatorów w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona kondensatorów w układach filtrów harmonicznych (passywnych i aktywnych).
• Stosowanie w stacjach transformatorowych oraz centrach dystrybucji energii do ochrony baterii kompensacyjnych.
• Zabezpieczenie obwodów kondensatorów w instalacjach oświetleniowych z kompensacją szeregową.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest odizolowany od źródła zasilania. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH00. Przed montażem sprawdzić parametry znamionowe podstawy (napięcie, prąd). Dokręcić wszystkie połączenia śrubowe zgodnie z momentem określonym w dokumentacji technicznej podstawy. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego zabezpieczanego obwodu oraz mocy zwarciowej. Nie stosować wkładek uszkodzonych mechanicznie lub wykazujących ślady przepięcia.

FAQ

• Czy wkładka gCP nadaje się do zabezpieczania silników lub transformatorów? Nie. Charakterystyka gCP jest optymalizowana pod kątem specyficznych prądów ładowania kondensatorów. Do zabezpieczania silników, transformatorów i innych odbiorników zaleca się stosowanie wkładek o charakterystyce gG lub aM.
• Jaka jest różnica między wkładką gCP a gG? Wkładki gG (ogólnego przeznaczenia) mają niższą odporność na prądy rozruchu. gCP (kondensatorowa) wytrzymuje wyższe, krótkotrwałe przeciążenia występujące podczas ładowania kondensatorów, co zapobiega fałszywym wyłączeniom.
• Czy wkładka posiada wskaźnik zadziałania? W dostępnych danych producenta nie podano informacji o wyposażeniu we wskaźnik zadziałania. Zaleca się stosowanie podstaw bezpiecznikowych z optyczną sygnalizacją przepalenia wkładki lub regularną kontrolę stanu bezpieczników przez personel techniczny.
