Wkładka bezpiecznikowa (topikowa) NH00 gCP 30kVAr/690V kondensatorowa | 004117112 Eti

Alternatywny kod produktu: NH00 30kVAr 690V gCP

Opis i Kluczowe Cechy

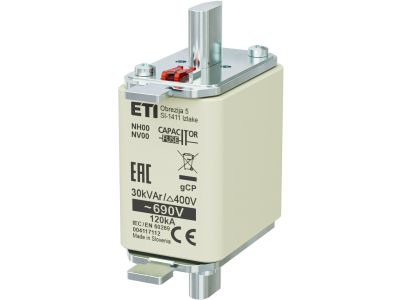

Wkładka bezpiecznikowa (topikowa) NH00 gCP 30kVAr/690V, oznaczona symbolem 004117112, przeznaczona jest do ochrony baterii kondensatorów w instalacjach kompensacji mocy biernej. Zaprojektowana specjalnie dla układów kondensatorowych, gdzie występują wysokie prądy załączeniowe i stany przejściowe. Dzięki charakterystyce gCP zapewnia selektywne odłączanie uszkodzonego kondensatora bez zbędnych wyłączeń całej baterii, co minimalizuje przestoje w pracy urządzeń.

• Moc znamionowa 30 kVAr / napięcie 690 V AC: przeznaczona do zabezpieczania kondensatorów o mocy biernej do 30 kVAr w sieciach o napięciu do 690 V – gwarantuje skuteczną ochronę przed zwarciami i przeciążeniami charakterystycznymi dla baterii kondensatorowych.
• Wielkość NH00: kompaktowa obudowa ułatwia montaż w standardowych rozłącznikach bezpiecznikowych NH00 – oszczędność miejsca w szafach rozdzielczych.
• Charakterystyka gCP (kondensatorowa): wytrzymuje wysokie prądy udarowe przy załączaniu kondensatorów (nawet do kilkuset krotności prądu znamionowego) bez przedwczesnego przepalenia – zwiększa niezawodność instalacji kompensacji.
• Szybkie wyłączanie zwarć: w przypadku awarii kondensatora bezpiecznik odcina obwód w ułamku sekundy, ograniczając ryzyko pożaru i uszkodzenia sąsiednich urządzeń.
• Wysoka zdolność wyłączania: dostosowana do zwarć w sieciach przemysłowych 690 V – zapewnia bezpieczeństwo personelu i ciągłość zasilania pozostałych odbiorników.

Zgodność z Normami

Wkładka bezpiecznikowa NH00 kondensatorowa została wyprodukowana zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania norm dotyczących aparatury zabezpieczającej w instalacjach niskiego napięcia. Dokładne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wkładki bezpiecznikowe z charakterystyką gCP stosuje się w obwodach z kondensatorami do kompensacji mocy biernej, zarówno w instalacjach przemysłowych, jak i komercyjnych. Główne scenariusze zastosowania:

• Ochrona indywidualnych kondensatorów w bateriach kompensacyjnych (np. w rozdzielnicach głównych i podrozdzielnicach).
• Zabezpieczenie obwodów kondensatorów w szafach kompensacji mocy biernej w halach produkcyjnych, centrach danych i budynkach biurowych.
• Stosowanie w rozłącznikach bezpiecznikowych NH00 jako element odłączalny – umożliwia szybką wymianę bez demontażu całego układu.
• W instalacjach z przekształtnikami energoelektronicznymi lub obciążeniami generującymi wyższe harmoniczne – bezpiecznik kondensatorowy zapewnia dodatkową selektywność przy załączaniu filtrów.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Prace prowadzić wyłącznie po odłączeniu napięcia i odczekaniu czasu rozładowania kondensatorów (minimum 5 minut dla dużych pojemności). Wkładkę umieszczać w odpowiednim rozłączniku bezpiecznikowym na szynie TH35 lub innej dedykowanej szynie montażowej. Przekrój przewodów zasilających oraz moment dokręcania zacisków rozłącznika dobrać zgodnie z dokumentacją producenta rozłącznika. Przed wymianą bezpiecznika upewnić się, że obwód nie jest obciążony – użyć wskaźnika napięcia.

FAQ

• Czy wkładka NH00 gCP nadaje się do ochrony silników? Nie – bezpieczniki z charakterystyką gCP są przeznaczone wyłącznie do obwodów kondensatorowych. Do zabezpieczeń silnikowych należy stosować bezpieczniki z charakterystyką gG lub aM.
• Jaki jest prąd znamionowy tej wkładki? Producent nie podaje wartości prądu znamionowego w danych wejściowych – moc 30 kVAr i napięcie 690 V pozwalają wyznaczyć prąd roboczy kondensatora (ok. 25 A przy założeniu mocy biernej), ale bezpiecznik dobiera się na podstawie prądu udarowego, a nie znamionowego. Zawsze należy postępować zgodnie z wytycznymi producenta baterii kondensatorów.
• Czy można ją stosować w rozdzielnicach z IP wyższym niż IP20? Tak – wkładka sama w sobie nie ma deklarowanego stopnia ochrony; to obudowa rozłącznika i szafy decydują o IP. Wkładkę montuje się wewnątrz rozdzielnicy, która zapewnia odpowiednią ochronę przed dotykiem i pyłem.
