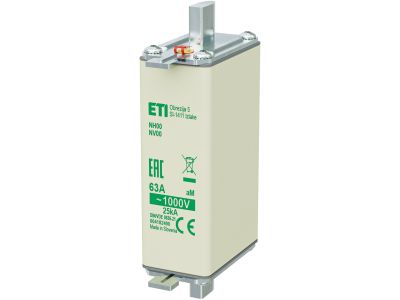

Wkładka bezpiecznikowa (topikowa) NH00/85 63A aM 1000V silnikowa | 004182490 Eti

Alternatywny kod produktu: NH00 aM 63A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00/85 o symbolu 004182490 to element ochronny przeznaczony do zabezpieczania obwodów silnikowych. Prąd znamionowy 63 A przy napięciu 1000 V AC umożliwia bezpieczną pracę w instalacjach przemysłowych o wysokim napięciu i dużym obciążeniu. Charakterystyka aM (silnikowa) gwarantuje odporność na prądy rozruchowe, chroniąc jednocześnie przed zwarciami i przeciążeniami.

• Prąd znamionowy 63 A: zapewnia ochronę silników o odpowiedniej mocy, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 1000 V AC: dedykowane do sieci przemysłowych wysokiego napięcia, zapewniając bezpieczną izolację i niezawodność.
• Charakterystyka aM (silnikowa): zwłoczna krzywa wyłączania pozwala na przepływ wysokich prądów rozruchowych, nie powodując niepotrzebnego wyzwalania.
• Rozmiar NH00/85: kompatybilny z podstawami bezpiecznikowymi NH00, ułatwia wymianę i montaż w standardowych rozdzielnicach.
• Konstrukcja topikowa: pewne i szybkie odcięcie prądu zwarciowego, chroniące odbiorniki i personel przed skutkami zwarć.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm i posiada certyfikat CE. Produkt jest zgodny z obowiązującymi standardami dla bezpieczników topikowych stosowanych w instalacjach przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa NH00/85 aM 63A/1000V znajduje zastosowanie w zabezpieczaniu obwodów silnikowych oraz innych odbiorników o charakterystyce indukcyjnej. Jest przeznaczona do montażu w podstawach bezpiecznikowych NH00 w rozdzielnicach przemysłowych i komercyjnych.

• Ochrona silników elektrycznych przed zwarciami i przeciążeniami.
• Zabezpieczanie obwodów sterowania i napędów w automatyce przemysłowej.
• Stosowanie w instalacjach zasilających urządzenia o wysokim prądzie rozruchowym (np. pompy, sprężarki, wentylatory).
• Element zapasowy w rozdzielnicach głównych i podrozdzielnicach wymagających bezpieczników NH.

Wskazówki Montażowe

Montaż i wymianę wkładek bezpiecznikowych może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Używaj odpowiednich narzędzi do wyjmowania i wkładania wkładki w podstawie NH. Dopilnuj, aby wkładka była prawidłowo osadzona i zabezpieczona przed przypadkowym wypadnięciem. Przekrój przewodów dobierz do prądu znamionowego i warunków środowiskowych.

FAQ

• Czym różni się charakterystyka aM od gG? aM (silnikowa) jest zwłoczna – wytrzymuje chwilowe przeciążenia rozruchowe, stosowana do silników. gG (ogólnego zastosowania) ma szybsze działanie, używana do zabezpieczania kabli i instalacji ogólnych.
• Czy wkładkę można stosować w rozdzielnicach domowych? Wkładka NH00/85 przeznaczona jest głównie do instalacji przemysłowych i komercyjnych, wymaga podstawy NH. W instalacjach domowych zazwyczaj stosuje się wkładki o mniejszych rozmiarach (np. D, DO).
• Jak sprawdzić, czy wkładka jest przepalona? Wkładki topikowe nie mają wskaźnika – stan można zweryfikować pomiarem ciągłości (przy odłączonym napięciu) lub wymienić na nową w przypadku braku zasilania w obwodzie.
