Wkładka bezpiecznikowa (topikowa) NH00/85 40A gB 1000V górnicza | 004182478 Eti

Alternatywny kod produktu: NH00 gB 85/40A/1000V

Opis i Kluczowe Cechy

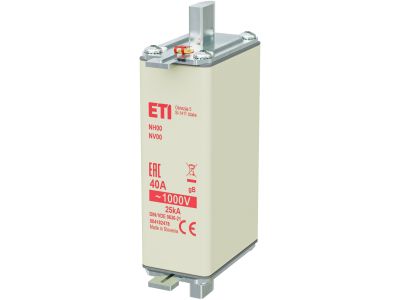

Wkładka bezpiecznikowa (topikowa) NH00/85 o symbolu 004182478 to element zabezpieczający dedykowany do zastosowań górniczych. Charakteryzuje się prądem znamionowym 40 A oraz napięciem 1000 V, co pozwala na niezawodną pracę w obwodach o podwyższonym napięciu i obciążeniu. Dzięki charakterystyce gB wkładka zapewnia odpowiednie działanie w specyficznych warunkach eksploatacji pod ziemią.

• Prąd znamionowy 40 A: Gwarantuje bezpieczeństwo w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i przepięć.
• Napięcie znamionowe 1000 V: Umożliwia stosowanie w instalacjach wysokiego napięcia, typowych dla systemów górniczych.
• Charakterystyka gB (górnicza): Zaprojektowana do ochrony urządzeń i kabli w warunkach narażonych na wstrząsy, wilgoć i zapylenie.
• Wielkość NH00/85: Pasuje do standardowych podstaw bezpiecznikowych NH00, co ułatwia wymianę i montaż w istniejącej rozdzielnicy.
• Wkładka topikowa – pewność odcięcia: W przypadku przeciążenia lub zwarcia bezpiecznik przerywa obwód w sposób nieodwracalny, chroniąc dalszą część instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymogami europejskimi dla wkładek bezpiecznikowych oraz posiada oznaczenie CE. Przeznaczony jest do stosowania w instalacjach górniczych, co potwierdza jego specjalistyczna charakterystyka gB.

Zastosowanie

Wkładka bezpiecznikowa NH00/85 gB znajduje zastosowanie przede wszystkim w trudnych warunkach pracy, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa.

• Ochrona obwodów głównych i odgałęźnych w kopalnianych rozdzielnicach niskiego i średniego napięcia.
• Zabezpieczenie linii zasilających maszyny i urządzenia górnicze (przenośniki, wentylatory, pompy).
• Stosowanie w instalacjach oświetleniowych i sygnalizacyjnych w strefach zagrożonych wybuchem (przy zachowaniu innych wymogów przeciwwybuchowych).
• Wymiana przegrzanych lub przepalonych wkładek w istniejących podstawach NH00/85.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Wkładkę należy osadzić w podstawie bezpiecznikowej typu NH00/85, zgodnie z kierunkiem wskazanym na obudowie. Po wymianie sprawdzić pewność osadzenia i dokręcić wszelkie połączenia śrubowe zgodnie z momentem dokręcania podanym w dokumentacji podstawy. Przekrój przewodów dobrać do prądu znamionowego 40 A i obciążenia obwodu.

FAQ

• Czy wkładka nadaje się do obwodów o napięciu 1000 V? Tak, jej napięcie znamionowe wynosi 1000 V, co kwalifikuje ją do pracy w instalacjach wysokiego napięcia (np. w sieciach górniczych).
• Co oznacza charakterystyka gB? Oznaczenie gB informuje, że wkładka jest przystosowana do zastosowań górniczych – zapewnia odpowiednią charakterystykę czasowo-prądową w warunkach zwiększonego zapylenia, wilgoci i drgań.
• Jaki jest prąd znamionowy tej wkładki? Prąd znamionowy wynosi 40 A. Chroni obwody przed przeciążeniem i zwarciem, przepalając się po przekroczeniu tej wartości.
