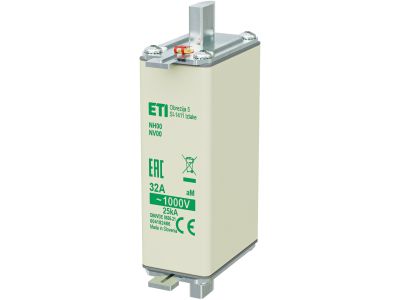

Wkładka bezpiecznikowa (topikowa) NH00/85 32A aM 1000V silnikowa | 004182486 Eti

Alternatywny kod produktu: NH00 aM 32A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00/85 o prądzie znamionowym 32A w charakterystyce aM i napięciu 1000V AC przeznaczona do ochrony silników elektrycznych przed skutkami zwarć. Dzięki charakterystyce opóźnionej (aM) jest odporna na prądy rozruchowe silników, co zapewnia selektywność w obwodach i eliminuje zbędne wyłączenia. Wielkość NH00/85 (długość 85 mm) pasuje do standardowych podstaw bezpiecznikowych NH00 montowanych w rozdzielnicach przemysłowych.

• Prąd znamionowy 32 A: gwarantuje bezpieczną pracę w obwodach silnikowych o średnim obciążeniu bez ryzyka przedwczesnego zadziałania przy rozruchu.
• Charakterystyka aM (silnikowa): opóźnione wyzwalanie tolerujące impulsy prądowe rozruchu silników, a jednocześnie szybko przerywające prądy zwarciowe.
• Napięcie znamionowe 1000 V AC: umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zachowując wysoki margines bezpieczeństwa.
• Wielkość NH00/85: kompatybilność z podstawami NH00, łatwy montaż w szafach sterowniczych i rozdzielnicach.
• Budowa topikowa: niezawodne przerywanie prądu zwarciowego, minimalizacja ryzyka uszkodzenia silnika i innych urządzeń w obwodzie.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi (IEC/EN) oraz posiada certyfikat CE, co potwierdza bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Wkładka topikowa NH00/85 aM 32A/1000V sprawdza się w obwodach, gdzie ochrona silników przed zwarciem wymaga charakterystyki opóźnionej. Przeznaczona do pracy w rozdzielnicach głównych i podrozdzielniach zasilających odbiorniki indukcyjne.

• Ochrona silników elektrycznych w szafach sterowniczych i rozdzielnicach.
• Zabezpieczenie obwodów napędów pomp, wentylatorów, sprężarek i przenośników.
• Stosowanie w liniach zasilających maszyny produkcyjne i urządzenia automatyki przemysłowej.
• Instalacje wymagające charakterystyki aM dla obciążeń o dużym prądzie rozruchowym.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH00 zamontowanej na szynie TH35. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową 32 A. Moment dokręcania śrub w podstawie stosować według zaleceń producenta podstawy. Przed ponownym załączeniem napięcia sprawdzić prawidłowość osadzenia wkładki.

FAQ

• Jaka jest długość wkładki NH00/85? Długość wkładki wynosi 85 mm, co odpowiada standardowej wielkości NH00. Pasuje do wszystkich podstaw bezpiecznikowych NH00.
• Do czego służy charakterystyka aM? Charakterystyka aM (silnikowa) jest opóźniona – wytrzymuje krótkotrwałe przeciążenia rozruchowe silników, ale szybko wyłącza prądy zwarciowe. Zapewnia selektywność i ochronę silnika.
• Czy wkładka może pracować przy napięciu 690 V AC? Tak, ponieważ napięcie znamionowe 1000 V AC jest wyższe. Należy jednak sprawdzić, czy zastosowana podstawa bezpiecznikowa również posiada odpowiednie parametry napięciowe.
