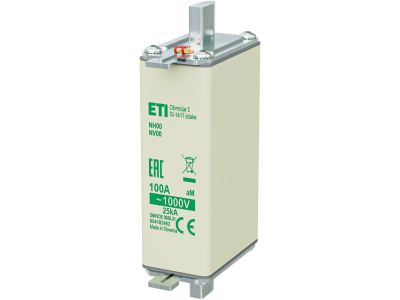

Wkładka bezpiecznikowa (topikowa) NH00/85 100A aM 1000V silnikowa | 004182492 Eti

Alternatywny kod produktu: NH00 aM 100A/1000V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH00/85 o charakterystyce aM, prądzie znamionowym 100A i napięciu 1000V (symbol 004182492) przeznaczona do zabezpieczania obwodów silnikowych. Dzięki charakterystyce aM zapewnia skuteczną ochronę przed zwarciami oraz przeciążeniami w obwodach z silnikami, minimalizując ryzyko uszkodzenia odbiorników. Wkładka w standardowym rozmiarze NH00/85 umożliwia łatwą wymianę w istniejących instalacjach.

• Charakterystyka aM (silnikowa): Optymalna ochrona obwodów z silnikami elektrycznymi – odporna na prądy rozruchowe, zapewniająca selektywność w instalacjach przemysłowych.
• Prąd znamionowy 100 A: Pozwala na zabezpieczenie silników o dużym poborze prądu, gwarantując ciągłość pracy bez zbędnych wyłączeń.
• Napięcie znamionowe 1000 V: Przystosowana do instalacji przemysłowych o podwyższonym napięciu, zapewniając bezpieczeństwo i niezawodność w wymagających warunkach.
• Wielkość NH00/85: Standardowy wymiar wkładki topikowej, kompatybilny z typowymi podstawami bezpiecznikowymi NH00, co ułatwia montaż i wymianę.
• Solidna konstrukcja: Wkładka wykonana z materiałów wysokiej jakości, gwarantująca długą żywotność i stabilne parametry elektryczne w czasie eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z odpowiednimi normami dla bezpieczników topikowych. Szczegółowe dane normatywne dostępne w dokumentacji producenta.

Zastosowanie

Wkładka bezpiecznikowa NH00/85 aM 100A 1000V znajduje zastosowanie w instalacjach, gdzie wymagane jest zabezpieczenie silników elektrycznych przed skutkami zwarć i przeciążeń. Sprawdza się zarówno w nowych projektach, jak i modernizacjach istniejących układów.

• Zabezpieczanie silników indukcyjnych, synchronicznych i komutatorowych w maszynach przemysłowych (pompy, wentylatory, sprężarki, przenośniki).
• Ochrona obwodów rozruchowych i wyjściowych sterowników PLC oraz styczników w szafach sterowniczych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach zakładów produkcyjnych, magazynów, hal przemysłowych.
• Zabezpieczanie linii zasilających silniki w instalacjach komercyjnych (np. windy, klimatyzatory, agregaty).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest odłączony od źródła zasilania. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH00, zgodnie z zaleceniami producenta podstawy. Przed założeniem sprawdzić zgodność prądu znamionowego i charakterystyki z zabezpieczanym obwodem. Po wymianie skontrolować pewność osadzenia oraz brak uszkodzeń mechanicznych. Przekroje przewodów oraz momenty dokręcania śrub w podstawie muszą być dobrane zgodnie z dokumentacją techniczną.

FAQ

• Do jakich obwodów przeznaczona jest wkładka aM 100A/1000V? Wkładka o charakterystyce aM jest dedykowana do zabezpieczania obwodów z silnikami elektrycznymi. Chroni przed skutkami zwarć i przeciążeń, a jednocześnie pozwala na przepływ prądów rozruchowych silników.
• Jakie są parametry znamionowe tej wkładki? Prąd znamionowy wynosi 100 A, napięcie znamionowe 1000 V. Są to wartości maksymalne dla ciągłej pracy.
• Czy wkładka nadaje się do zabezpieczania transformatorów lub kondensatorów? Charakterystyka aM jest optymalizowana dla silników. Do innych odbiorników zaleca się stosowanie charakterystyk gG (ogólnego przeznaczenia) lub innych, odpowiednio dobranych.
