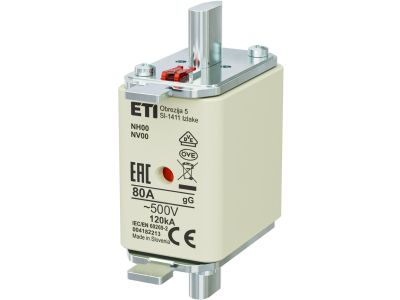

Wkładka bezpiecznikowa (topikowa) NH00 80A gG 500V zwłoczna | 004182213 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 o prądzie znamionowym 80A to profesjonalny element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt charakteryzuje się uniwersalną charakterystyką gG (pełnozakresowa ochrona urządzeń ogólnego przeznaczenia), co oznacza, że skutecznie chroni instalacje zarówno przed skutkami przeciążeń, jak i zwarć. Napięcie znamionowe wynoszące 500V AC pozwala na szerokie zastosowanie w przemysłowych sieciach niskiego napięcia. Rozmiar NH00 (znany również jako WT-00) jest standardem w rozdzielnicach przemysłowych, zapewniając optymalny kompromis między wydajnością prądową a zajmowanym miejscem. Korpus wykonany z wysokiej jakości ceramiki steatytowej gwarantuje doskonałą odporność termiczną i mechaniczną, co jest kluczowe podczas gaszenia łuku elektrycznego.

• Prąd znamionowy 80A: Pozwala na zabezpieczanie obwodów o znacznym obciążeniu, zapewniając ciągłość zasilania przy nominalnych parametrach pracy.
• Charakterystyka gG: Zapewnia zwłoczne działanie przy przeciążeniach, co eliminuje ryzyko niepożądanych zadziałań przy chwilowych skokach prądu.
• Wysoka zdolność zwarciowa: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę kablową i aparaturę modułową przed zniszczeniem.
• Niskie straty mocy: Konstrukcja wkładki minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność osprzętu wewnątrz rozdzielnicy.

Zgodność z Normami

Wkładka topikowa ETI NH00 80A została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w sektorze B2B. Produkt spełnia wymagania normy IEC 60269 oraz PN-EN 60269, które definiują parametry techniczne i bezpieczeństwo bezpieczników niskiego napięcia. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim i zgodności z dyrektywami bezpieczeństwa.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do zabezpieczania linii zasilających, głównych rozdzielnic budynkowych oraz szaf sterowniczych w zakładach przemysłowych. Dzięki charakterystyce zwłocznej, wkładka 80A gG doskonale sprawdza się w obwodach zasilających odbiorniki o charakterze rezystancyjnym i indukcyjnym, gdzie nie występują ekstremalnie wysokie prądy rozruchowe wymagające charakterystyki aM, ale niezbędna jest pewna zwłoka czasowa.

Wskazówki Montażowe

Montaż wkładki NH00 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego. Wkładkę należy umieszczać w dedykowanych podstawach bezpiecznikowych typu PK lub rozłącznikach bezpiecznikowych listwowych i skrzynkowych o rozmiarze 00. Podczas instalacji należy używać izolowanego uchwytu (wyciągacza) do bezpieczników NH, aby zapewnić bezpieczeństwo operatorowi. Przed montażem należy upewnić się, że styki w podstawie są czyste i zapewniają odpowiedni docisk, co zapobiega przegrzewaniu się połączenia.

FAQ

• Czy wkładka NH00 80A gG może być stosowana do ochrony silników? Tak, charakterystyka gG jest charakterystyką ogólną i może być stosowana do ochrony silników, o ile prąd rozruchowy nie przekracza krzywej zadziałania bezpiecznika. Dla bardzo ciężkich rozruchów zaleca się jednak wkładki o charakterystyce aM.
• Co oznacza rozmiar NH00? Jest to standard wymiarowy wkładki (często oznaczany jako WT-00), który określa rozstaw i szerokość noży stykowych, pasujący do konkretnych podstaw i rozłączników.
• Czy wkładka posiada wskaźnik zadziałania? Tak, większość wkładek ETI serii NH wyposażona jest w wizualny wskaźnik zadziałania (tzw. sygnalizator górny), który pozwala na szybką identyfikację przepalonego elementu.
