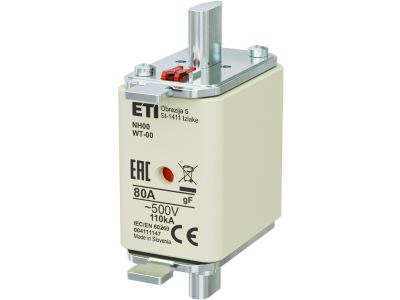

Wkładka bezpiecznikowa (topikowa) NH00 80A gF 500V G szybka / Pokrywy stalowe | 004111147 Eti

Alternatywny kod produktu: NH00/WT-00 gF 80A/500V G

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 80A gF 500V G szybka z pokrywami stalowymi (symbol 004111147) to element zabezpieczający przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć. Dzięki charakterystyce gF (szybkiej) zapewnia bardzo krótki czas zadziałania, co minimalizuje ryzyko uszkodzenia chronionych urządzeń. Wkładka montowana jest w podstawach bezpiecznikowych typu NH00. W zestawie znajdują się pokrywy stalowe zwiększające bezpieczeństwo użytkowania.

• Prąd znamionowy 80 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach przemysłowych i rozdzielnicach głównych.
• Napięcie znamionowe 500 V: Przystosowana do pracy w sieciach niskiego napięcia o napięciu do 500 V AC, co pokrywa typowe zastosowania w przemyśle i budownictwie.
• Charakterystyka gF (szybka): Gwarantuje błyskawiczne odcięcie prądu w przypadku zwarcia, chroniąc wrażliwe odbiorniki, takie jak układy sterowania, grzejniki elektryczne czy oświetlenie LED.
• Rozmiar NH00: Kompatybilna z popularnymi podstawami bezpiecznikowymi NH00, co ułatwia wymianę i zapewnia szeroką dostępność akcesoriów.
• Pokrywy stalowe w zestawie: Dodatkowa ochrona przed przypadkowym dotknięciem części pod napięciem oraz przed działaniem czynników zewnętrznych (stopień ochrony zależny od podstawy).

Zgodność z Normami

Wkładka bezpiecznikowa NH00 80A gF 500V G spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający zgodność z podstawowymi wymaganiami bezpieczeństwa. Produkt przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia zgodnie z przepisami.

Zastosowanie

Wkładka topikowa o charakterystyce szybkiej znajduje zastosowanie wszędzie tam, gdzie wymagana jest natychmiastowa reakcja na prąd zwarciowy. Polecana do zabezpieczania obwodów o charakterze rezystancyjnym lub mieszanym.

• Zabezpieczanie obwodów grzewczych (piece, bojlery, podgrzewacze) – szybkie wyłączenie chroni przed przegrzaniem i pożarem.
• Ochrona zasilania sterowników PLC, przekaźników i innych wrażliwych układów elektronicznych.
• Zabezpieczanie obwodów oświetleniowych (LED, halogeny) przed zwarciem.
• Stosowanie w rozdzielnicach przemysłowych i komercyjnych jako bezpiecznik główny lub odgałęźny.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP oraz odpowiednie kwalifikacje. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej typu NH00 (na szynie TH35 lub w uchwycie). Dokręcaj śruby z momentem zgodnym z dokumentacją producenta podstawy. Przekrój przewodów dobierz do prądu znamionowego 80 A (np. 25 mm² Cu). Po zamontowaniu sprawdź poprawność osadzenia pokrywy stalowej.

FAQ

• Czy wkładka jest szybka czy zwłoczna? Wkładka posiada charakterystykę gF, czyli szybką (bez zwłoki). Przeznaczona jest do obwodów rezystancyjnych i ochrony półprzewodników, gdzie wymagane jest natychmiastowe wyłączenie.
• Jakie napięcie i prąd wytrzymuje? Parametry znamionowe to 80 A i 500 V AC. Pamiętaj, że warunki otoczenia (temperatura, sposób montażu) mogą wpływać na obciążalność – zachowaj odpowiednie współczynniki korekcyjne.
• Czy w zestawie są pokrywy stalowe? Tak, produkt zawiera wkładkę topikową oraz pokrywy stalowe (w komplecie). Pokrywy zapewniają dodatkową ochronę mechaniczną i izolacyjną.
