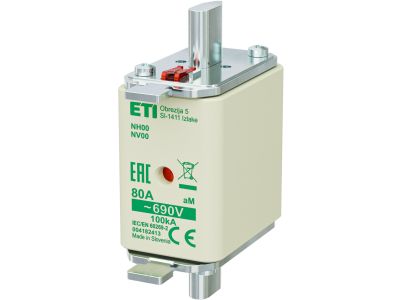

Wkładka bezpiecznikowa (topikowa) NH00 80A aM 690V silnikowa | 004182413 Eti

Alternatywny kod produktu: NH00 aM 80A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) w rozmiarze NH00 o prądzie znamionowym 80 A i napięciu 690 V AC. Charakterystyka aM (opóźniona) przeznaczona jest do zabezpieczania obwodów silnikowych – zapewnia selektywność, pozwalając na przepływ wysokich prądów rozruchowych bez zbędnego wyłączania, a jednocześnie skutecznie odcina prądy zwarciowe.

• Prąd znamionowy 80 A: dopasowany do obwodów silnikowych o umiarkowanym poborze mocy, umożliwia bezpieczną pracę bez ryzyka przegrzania w warunkach normalnych.
• Napięcie znamionowe 690 V AC: przeznaczona do pracy w instalacjach przemysłowych o podwyższonym napięciu, zgodna z wymaganiami sieci trójfazowych.
• Charakterystyka aM (opóźniona): odporna na krótkotrwałe impulsy prądu rozruchowego silników – zapobiega niepotrzebnym wyłączeniom przy zachowaniu ochrony przed przeciążeniem i zwarciem.
• Rozmiar NH00: kompaktowa wkładka pasująca do standardowych podstaw i rozłączników bezpiecznikowych NH00, łatwa w wymianie.
• Zastosowanie silnikowe: dedykowana do zabezpieczania obwodów napędów elektrycznych, agregatów, wentylatorów, pomp i innych urządzeń z silnikami.

Zgodność z Normami

Wkładka spełnia wymagania europejskich norm dotyczących bezpieczników topikowych niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodnie z wytycznymi producenta gwarantują bezpieczeństwo użytkowania.

Zastosowanie

Wkładka bezpiecznikowa NH00 aM 80A/690V znajduje zastosowanie przede wszystkim w przemysłowych instalacjach elektrycznych, gdzie wymagana jest ochrona silników oraz innych odbiorników o charakterze indukcyjnym.

• Zabezpieczanie obwodów silników elektrycznych (pompy, wentylatory, kompresory, przenośniki).
• Ochrona rozdzielnic głównych i podrozdzielnic w zakładach produkcyjnych przed skutkami zwarć i przeciążeń.
• Stosowanie w rozłącznikach bezpiecznikowych i podstawach NH00 jako element wymienny.
• Zabezpieczanie linii zasilających urządzenia o wysokim prądzie rozruchowym (np. sprężarki, dźwigi).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że instalacja jest wyłączona spod napięcia. Wkładkę należy osadzić w odpowiedniej podstawie NH00, zgodnie z kierunkiem przepływu prądu (oznaczenia na obudowie). Dokręcenie śrub mocujących wykonać z momentem podanym w dokumentacji podstawy. Przekrój przewodów doprowadzających do podstawy musi być dobrany do prądu znamionowego 80 A i warunków środowiskowych.

FAQ

• Co oznacza charakterystyka aM? To charakterystyka opóźniona przeznaczona do zabezpieczania silników. Wytrzymuje krótkotrwałe prądy rozruchowe (nawet 6-8 krotność prądu znamionowego) bez wyłączania, a przy przeciążeniu lub zwarciu działa z opóźnieniem lub natychmiastowo – w zależności od wartości prądu.
• Czy wkładkę można wymieniać pod napięciem? Nie. Wkładkę bezpiecznikową wolno wymieniać wyłącznie po odłączeniu napięcia i wyłączeniu obwodu. Praca pod napięciem grozi porażeniem prądem i wybuchem łuku elektrycznego.
• Jaki stopień ochrony ma wkładka? Wkładka jako element wewnętrzny podstawy NH00 nie ma samodzielnego stopnia IP. Stopień ochrony całego zestawu (podstawa + wkładka) zależy od obudowy podstawy i sposobu montażu – typowo IP20 w rozdzielnicy.
