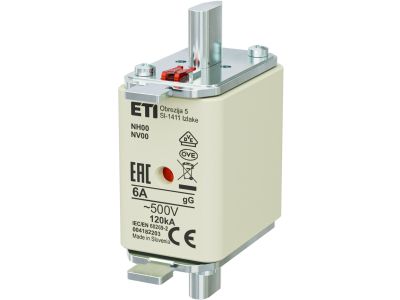

Wkładka bezpiecznikowa (topikowa) NH00 6A gG 500V zwłoczna | 004182203 Eti

Alternatywny kod produktu: NH00 gG 6A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 o prądzie znamionowym 6 A i napięciu 500 V AC. Charakterystyka gG (ogólnego przeznaczenia) w wykonaniu zwłocznym zapewnia selektywną ochronę przewodów i urządzeń przed przeciążeniem i zwarciem. Symbol katalogowy: 004182203.

• Prąd znamionowy 6 A: odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu – chroni przewody i odbiorniki przed skutkami przeciążenia i zwarcia bez ryzyka zbędnych wyłączeń.
• Napięcie znamionowe 500 V AC: gwarantuje bezpieczną pracę w typowych instalacjach niskiego napięcia, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.
• Charakterystyka gG (zwłoczna): wytrzymuje krótkotrwałe prądy rozruchowe (np. silników, transformatorów) – ogranicza niepotrzebne przepalanie wkładek przy normalnych stanach przejściowych.
• Rozmiar NH00: uniwersalny format wkładek pasujący do standardowych podstaw i rozłączników bezpiecznikowych – łatwa wymiana i kompatybilność z szeroką gamą osprzętu.
• Wykonanie topikowe: niezawodna, bezkontaktowa ochrona – brak ruchomych części, odporność na wibracje i starzenie mechaniczne.

Zgodność z Normami

Wkładka spełnia wymagania odpowiednich norm międzynarodowych i europejskich dla bezpieczników instalacyjnych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wkładka NH00 6A gG zwłoczna przeznaczona jest do ochrony przewodów i urządzeń elektrycznych w instalacjach niskiego napięcia. Sprawdza się w miejscach, gdzie wymagana jest selektywność zabezpieczeń i odporność na krótkotrwałe przeciążenia.

• Ochrona linii kablowych w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie obwodów oświetleniowych oraz gniazd wtyczkowych w instalacjach o małych obciążeniach.
• Stosowanie w szafach sterowniczych i tablicach rozdzielczych jako zabezpieczenie przed zwarciem i przeciążeniem dla urządzeń o niewielkim poborze prądu.
• W obwodach silnikowych o łagodnym rozruchu (np. wentylatory, pompy małej mocy) – charakterystyka zwłoczna zapobiega wyłączeniom przy rozruchu.

Wskazówki Montażowe

Wkładkę bezpiecznikową należy montować w odpowiedniej podstawie bezpiecznikowej lub rozłączniku przystosowanym do wkładek NH00. Prace wykonuje wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem montażu lub wymiany bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest obciążony. Wkładkę wkłada się do podstawy, a następnie zamyka pokrywę (jeśli występuje). Moment dokręcania śrub łączących oraz dobór przekroju przewodów należy realizować zgodnie z dokumentacją producenta podstawy oraz obowiązującymi przepisami (norma PN-HD 60364). Po wymianie sprawdź poprawność osadzenia wkładki.

FAQ

• Jaka jest charakterystyka tej wkładki? Wkładka posiada charakterystykę gG (ogólnego przeznaczenia) w wersji zwłocznej. Oznacza to, że jest przeznaczona do ochrony przewodów i urządzeń przed przeciążeniem i zwarciem, a jej zwłoką pozwala na przepływ prądów rozruchowych bez przedwczesnego wyzwalania.
• Jakie jest napięcie znamionowe? Napięcie znamionowe wynosi 500 V AC, co umożliwia stosowanie w typowych instalacjach niskiego napięcia 230/400 V.
• Jaki rozmiar ma wkładka? Wkładka wykonana jest w standardowym rozmiarze NH00, pasującym do podstaw i rozłączników bezpiecznikowych tego samego formatu. Przed zakupem zaleca się sprawdzenie kompatybilności z posiadaną podstawą.
