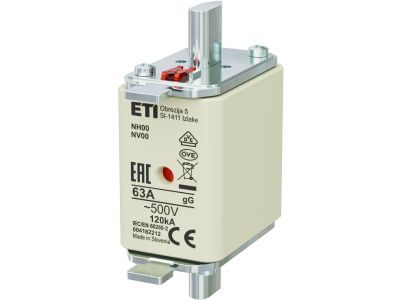

Wkładka bezpiecznikowa (topikowa) NH00 63A gG 500V zwłoczna | 004182212 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 63A gG 500V to zaawansowany element zabezpieczający, zaprojektowany przez renomowanego producenta ETI. Produkt o numerze katalogowym 004182212 charakteryzuje się rozmiarem NH00, co czyni go kompaktowym rozwiązaniem do ochrony instalacji przemysłowych. Prąd znamionowy wynoszący 63A pozwala na skuteczne zabezpieczanie obwodów o średnim obciążeniu, natomiast napięcie znamionowe 500V AC gwarantuje bezpieczną pracę w standardowych sieciach rozdzielczych. Charakterystyka gG (ogólnego przeznaczenia, pełnozakresowa) oznacza, że wkładka chroni zarówno przed skutkami przeciążeń, jak i zwarć, co czyni ją uniwersalnym komponentem w szafach sterowniczych i rozdzielnicach.

• Wysoka zdolność zwarciowa: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed zniszczeniem.
• Niskie straty mocy: Zoptymalizowana konstrukcja ogranicza wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury sąsiadującej.
• Wskaźnik zadziałania: Wyraźny sygnalizator pozwala na szybką identyfikację uszkodzonego elementu przez personel techniczny.
• Trwałość: Wykonanie z wysokiej jakości ceramiki i miedzi pokrytej srebrem zapewnia stabilność parametrów elektrycznych w czasie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, co jest gwarancją pełnej zamienności z innymi wkładkami systemu NH (WT) o tych samych parametrach. Posiada certyfikację CE, co dopuszcza ją do użytku na rynku europejskim, zapewniając najwyższy standard bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka NH00 63A gG znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do ochrony kabli i przewodów przed nadmiernym wzrostem temperatury wywołanym przeciążeniem. Dzięki charakterystyce zwłocznej, doskonale sprawdza się w obwodach zasilających urządzenia o podwyższonym prądzie rozruchowym, gdzie standardowe zabezpieczenia mogłyby zadziałać przedwcześnie. Stosowana jest powszechnie w złączach kablowych, szafach licznikowych oraz jako główne zabezpieczenie w rozdzielnicach niskiego napięcia.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu ochronnego. Należy pamiętać o następujących zasadach:

• Uchwyt izolacyjny: Do montażu i demontażu wkładki w podstawie bezpiecznikowej należy bezwzględnie używać atestowanego uchwytu izolacyjnego (manewrowego).
• Stan styków: Przed instalacją należy sprawdzić czystość styków w podstawie bezpiecznikowej, aby uniknąć wzrostu rezystancji przejścia i przegrzewania się połączenia.
• Moment dokręcania: W przypadku podstaw montowanych na szynę lub płytę, należy upewnić się, że przewody są dokręcone z odpowiednim momentem obrotowym określonym przez producenta podstawy.
• Bezpieczeństwo: Wymiana wkładki powinna odbywać się przy odłączonym obciążeniu, aby zminimalizować ryzyko powstania łuku elektrycznego.

FAQ

1. Czy wkładka NH00 pasuje do podstawy NH000?
Tak, wkładki w rozmiarze NH00 zazwyczaj pasują do podstaw NH000, jednak należy zawsze zweryfikować wymiary fizyczne i dopuszczalny prąd maksymalny danej podstawy.

2. Co oznacza charakterystyka gG?
Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia do ochrony pełnozakresowej, która reaguje zarówno na przeciążenia, jak i zwarcia. Jest to najczęściej stosowany typ zabezpieczenia w instalacjach niskiego napięcia.

3. Czy można stosować tę wkładkę w obwodach prądu stałego (DC)?
Wkładka jest dedykowana do obwodów prądu przemiennego (AC) o napięciu do 500V. W przypadku aplikacji DC należy sprawdzić specyfikację producenta dotyczącą dopuszczalnego napięcia stałego, które zazwyczaj jest niższe niż w przypadku AC.
