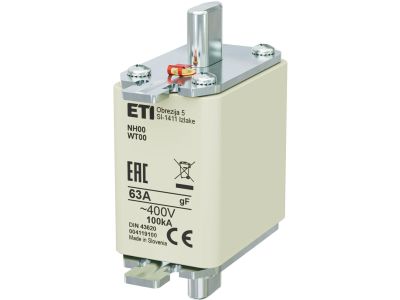

Wkładka bezpiecznikowa (topikowa) NH00 63A gF 400V szybka | 004119100 Eti

Alternatywny kod produktu: NH00 gF 63A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 o symbolu 004119100 to szybki element zabezpieczający o charakterystyce gF, przystosowany do prądu 63 A i napięcia 400 V AC. Wykorzystywana w standardowych podstawach bezpiecznikowych NH00, zapewnia skuteczną ochronę obwodów przed zwarciem.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, odłączając zasilanie w przypadku przeciążenia lub zwarcia.
• Napięcie znamionowe 400 V AC: Przystosowana do typowych sieci niskiego napięcia (230/400 V), stosowana w instalacjach trójfazowych.
• Charakterystyka gF (szybka): Szybkie wyzwalanie przy prądach zwarciowych chroni wrażliwe odbiorniki przed uszkodzeniem.
• Wielkość NH00: Uniwersalny format pasujący do standardowych podstaw bezpiecznikowych NH, ułatwia wymianę i montaż w rozdzielnicach.
• Konstrukcja topikowa: Prosta i niezawodna zasada działania – przepalenie wkładki odcina obwód przy przekroczeniu dopuszczalnego prądu.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Zastosowane materiały i konstrukcja gwarantują niezawodność i bezpieczeństwo w instalacjach niskiego napięcia.

Zastosowanie

Wkładka bezpiecznikowa NH00 gF 63A znajduje zastosowanie w rozdzielnicach przemysłowych i budynkowych jako element zabezpieczenia przeciwzwarciowego i przeciążeniowego obwodów odbiorczych.

• Zabezpieczenie obwodów oświetleniowych i gniazd wtyczkowych w budynkach komercyjnych.
• Ochrona linii zasilających sterowniki PLC, szafy sterownicze i układy automatyki.
• Stosowana w rozdzielnicach głównych i podrozdzielnicach instalacji przemysłowych.
• Odpowiednia do zabezpieczenia obwodów małych silników i transformatorów sterowniczych (w zależności od charakterystyki).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Wkładkę należy umieścić w specjalnej podstawie bezpiecznikowej NH00 zamontowanej na szynie TH35 (DIN). Przekrój przewodów przyłączonych do podstawy dobrać zgodnie z obowiązującymi normami, biorąc pod uwagę prąd znamionowy 63 A. Nie używać uszkodzonych wkładek – po wymianie sprawdzić poprawność osadzenia.

FAQ

• Jaka jest różnica między charakterystyką gF a gG? Charakterystyka gF (szybka) przeznaczona jest do zabezpieczania obwodów o małej przeciążalności, np. urządzeń elektronicznych. Charakterystyka gG (zwłoczna) stosowana jest w obwodach silnikowych i transformatorowych.
• Czy wkładka NH00 63A nadaje się do montażu w rozdzielnicy domowej? Tak, pod warunkiem zastosowania odpowiedniej podstawy bezpiecznikowej NH00 zamontowanej na szynie DIN. Jest to rozwiązanie powszechnie stosowane w rozdzielnicach głównych budynków.
• Jak sprawdzić, czy wkładka jest przepalona? Przepalona wkładka często ma widocznie przerwany drut topikowy lub przyciemnioną obudowę. Zaleca się użycie wskaźnika przepalenia lub sprawdzenie ciągłości obwodu miernikiem przy odłączonym napięciu.
