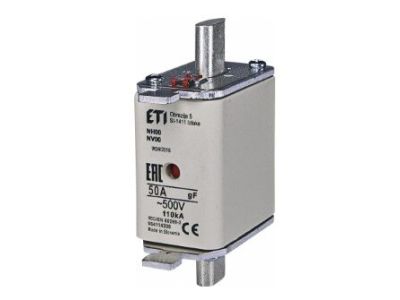

Wkładka bezpiecznikowa (topikowa) NH00 50A gF 500V szybka | 004114336 Eti

Opis i Kluczowe Cechy

Profesjonalna wkładka bezpiecznikowa topikowa typu NH00 o prądzie znamionowym 50A to kluczowy element zabezpieczający w nowoczesnych instalacjach elektroenergetycznych. Produkt renomowanej marki ETI, o numerze katalogowym 004114336, charakteryzuje się szybką charakterystyką działania gF (full-range protection, fast-acting). Prąd znamionowy wynoszący 50 Amperów pozwala na stabilną pracę obwodów przy jednoczesnym zachowaniu wysokiej czułości na przeciążenia i zwarcia. Napięcie znamionowe 500V AC sprawia, że wkładka idealnie odnajduje się w standardowych sieciach przemysłowych. Rozmiar NH00 (często określany jako wielkość 00) jest standardem w rozdzielnicach przemysłowych, co gwarantuje pełną kompatybilność z podstawami bezpiecznikowymi i rozłącznikami listwowymi tego samego typu.

• Charakterystyka gF: Zapewnia szybkie przerwanie obwodu, co jest kluczowe dla ochrony wrażliwych komponentów instalacji.
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczeństwo nawet w przypadku wystąpienia prądów o bardzo dużym natężeniu.
• Niskie straty mocy: Optymalizacja konstrukcji ogranicza wydzielanie ciepła wewnątrz rozdzielnicy.
• Trwałość: Wykonanie z wysokiej jakości materiałów ceramicznych i miedzianych styków pokrytych warstwą ochronną.

Zgodność z Normami

Wkładka topikowa ETI NH00 50A gF została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w zastosowaniach profesjonalnych. Produkt spełnia wymagania normy IEC 60269-1 oraz IEC 60269-2, które definiują parametry techniczne i bezpieczeństwo niskonapięciowych bezpieczników topikowych. Posiada certyfikat CE, co dopuszcza go do obrotu i stosowania na terenie całej Unii Europejskiej, gwarantując inżynierom i instalatorom najwyższy standard ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Dzięki szybkiej charakterystyce gF, wkładka ta znajduje szerokie zastosowanie w miejscach, gdzie priorytetem jest błyskawiczne odłączenie zasilania w sytuacjach awaryjnych. Jest dedykowana do:

• Zabezpieczania linii kablowych i przewodów przed skutkami zwarć i przeciążeń.
• Ochrony aparatury sterowniczej w szafach automatyki przemysłowej.
• Stosowania w złączach kablowych oraz rozdzielnicach głównych budynków wielorodzinnych i zakładów produkcyjnych.
• Układów, w których wymagana jest selektywność zabezpieczeń w kaskadowych systemach zasilania.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH00 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Bezpieczeństwo: Wkładkę należy montować i demontować przy użyciu atestowanego uchwytu izolacyjnego (wyciągacza bezpieczników), zachowując odpowiednie środki ochrony osobistej.
• Stan styków: Przed montażem należy sprawdzić, czy szczęki w podstawie bezpiecznikowej są czyste i nie wykazują śladów nadpalenia, co zapewnia optymalny moment docisku i minimalną rezystancję przejścia.
• Parametry: Należy każdorazowo zweryfikować, czy prąd znamionowy 50A oraz charakterystyka gF są zgodne z projektem instalacji elektrycznej.
• Pozycjonowanie: Wkładka musi być stabilnie osadzona w podstawie, aby uniknąć iskrzenia podczas pracy pod obciążeniem.

FAQ

• Co oznacza skrót gF na wkładce? Oznacza to charakterystykę pełnozakresową, szybką. Wkładka chroni zarówno przed przeciążeniami, jak i zwarciami, reagując szybciej niż standardowe wkładki gG/gL.
• Czy wkładkę NH00 można zamontować w podstawie NH000? Tak, wkładki o rozmiarze NH00 pasują do podstaw NH00 oraz NH000, jednak należy zawsze sprawdzić głębokość i rozstaw szczęk konkretnego osprzętu.
• Czy ta wkładka nadaje się do ochrony silników? Do ochrony silników zazwyczaj stosuje się wkładki o charakterystyce gG lub aM (zwłoczne), ze względu na wysokie prądy rozruchowe. Charakterystyka gF może powodować niepożądane zadziałanie podczas startu silnika.
