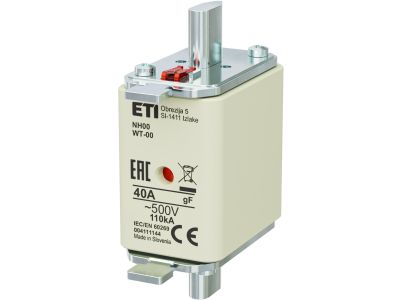

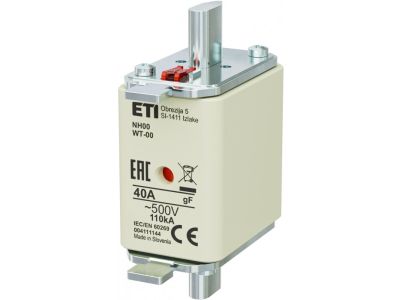

Wkładka bezpiecznikowa (topikowa) NH00 40A gF 500V G szybka / Pokrywy stalowe | 004111144 Eti

Alternatywny kod produktu: NH00/WT-00 gF 40A/500V G

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 40A o charakterystyce gF G (szybka) przeznaczona do pracy w obwodach prądu przemiennego o napięciu do 500 V. Produkt wyposażony w pokrywy stalowe zwiększające wytrzymałość mechaniczną i ułatwiające identyfikację. Symbol katalogowy: 004111144. Dzięki prądowi znamionowemu 40 A zapewnia skuteczną ochronę przed przeciążeniami i zwarciami w instalacjach przemysłowych oraz rozdzielnicach głównych.

• Charakterystyka gF G (szybka): Szybkie wyłączanie w razie zwarcia minimalizuje ryzyko uszkodzenia chronionych urządzeń i kabli, szczególnie w obwodach o ograniczonej wytrzymałości zwarciowej.
• Prąd znamionowy 40 A: Odpowiedni do zabezpieczania obwodów odbiorczych o średnim obciążeniu, takich jak linie zasilające maszyny, szafy sterownicze czy rozdzielnice podrzędne.
• Napięcie znamionowe 500 V AC: Umożliwia stosowanie w układach sieciowych o podwyższonym napięciu, typowych dla obiektów przemysłowych i komercyjnych.
• Wielkość NH00: Kompaktowa obudowa pasująca do standardowych podstaw bezpiecznikowych NH00, co ułatwia integrację z istniejącymi rozdzielnicami.
• Pokrywy stalowe: Zapewniają dodatkową ochronę mechaniczną oraz wyraźne oznaczenie wartości prądu i typu wkładki, co usprawnia prace serwisowe.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami dla wkładek topikowych. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. (Szczegółowe numery norm prosimy sprawdzić w dokumentacji producenta lub na opakowaniu).

Zastosowanie

Wkładka NH00 gF G 40 A znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, niezawodne zabezpieczenie przeciążeniowe i zwarciowe w obwodach prądu przemiennego. Ze względu na charakterystykę gF (szybką) szczególnie polecana jest do ochrony:

• Linii kablowych zasilających odbiorniki o charakterze rezystancyjnym i półprzewodnikowym (np. piece, prostowniki, zasilacze impulsowe).
• Rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych oraz handlowo-usługowych.
• Układów sterowania i automatyki, w których istotna jest szybkość reakcji zabezpieczenia przy minimalnym ryzyku uszkodzenia aparatury.
• Obwodów pomocniczych szaf sterowniczych, w których nie występują duże prądy rozruchowe (np. oświetlenie, gniazda serwisowe).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej dla wielkości NH00 (zgodnej z DIN 43620-1). Nie wolno stosować wkładek o wyższym prądzie znamionowym niż przewidziany w projekcie instalacji. Przekroje przewodów oraz momenty dokręcania śrub w podstawie muszą być zgodne z dokumentacją producenta podstawy. Po zamontowaniu sprawdzić poprawność styku i brak oznak przegrzania. W przypadku uszkodzenia wkładki (przepalenia) należy wymienić ją na egzemplarz o identycznych parametrach.

FAQ

• Do czego służy charakterystyka gF w tej wkładce? Charakterystyka gF to szybka charakterystyka wyłączania, stosowana głównie do ochrony urządzeń i obwodów, które nie tolerują długotrwałych zwarć lub dużych przeciążeń. Wkładka ta wyłącza obwód w krótszym czasie niż typowa charakterystyka gG, co zwiększa bezpieczeństwo w przypadku zwarć o dużej wartości prądu.
• Czy wkładkę można stosować w instalacjach z silnikami? Ze względu na szybkie działanie nie jest zalecana do ochrony silników, które podczas rozruchu pobierają kilkukrotnie wyższy prąd. W takich obwodach lepiej sprawdzą się wkładki o charakterystyce gG (zwłocznej) lub wyłączniki silnikowe.
• Jakie są wymiary zewnętrzne wkładki NH00? Wkładka NH00 ma standardowe wymiary zgodne z normą DIN: długość ok. 78 mm, szerokość ok. 37 mm, wysokość ok. 58 mm. Dokładne wymiary prosimy sprawdzić w dokumentacji technicznej producenta, ponieważ mogą różnić się w zależności od serii.
