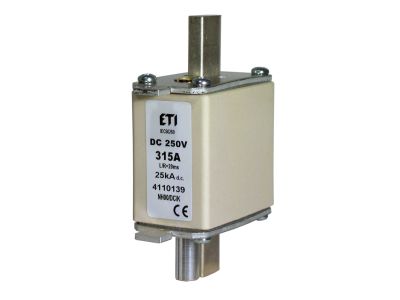

Wkładka bezpiecznikowa (topikowa) NH00 315A 250V DC | 004110134 Eti

Alternatywny kod produktu: NH00 315A/250V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) typu NH00 o symbolu 004110134 przeznaczona jest do zabezpieczania obwodów prądu stałego. Oferuje prąd znamionowy 315 A i napięcie znamionowe 250 V DC, co zapewnia skuteczną ochronę w systemach DC o dużym obciążeniu i niskim napięciu. Kompaktowa obudowa NH00 ułatwia montaż w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 315 A: Zabezpiecza obwody przed przeciążeniem i zwarciem w instalacjach o znacznym poborze prądu stałego.
• Napięcie znamionowe 250 V DC: Dopasowana do obwodów prądu stałego, gwarantuje poprawne działanie i zdolność wyłączania przy napięciu do 250 V DC.
• Typ NH00: Standardowy rozmiar wkładki topikowej, kompatybilny z podstawami bezpiecznikowymi i rozłącznikami NH00 – łatwa wymiana i szeroka dostępność akcesoriów.
• Przeznaczona wyłącznie do prądu stałego: Specjalna konstrukcja (w tym wypełnienie gaszące) zapewnia skuteczne wyłączanie łuku w obwodach DC, co odróżnia ją od standardowych wkładek AC.

Zgodność z Normami

Wkładka została zaprojektowana zgodnie z wymaganiami europejskich i międzynarodowych norm dotyczących bezpieczników topikowych. Posiada certyfikację CE oraz deklarację zgodności producenta. Szczegółowe numery norm nie zostały podane w danych producenta – zalecamy weryfikację w dokumentacji technicznej.

Zastosowanie

Wkładka bezpiecznikowa NH00 315A/250V DC znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna ochrona obwodów prądu stałego przed zwarciami i przeciążeniami.

• Zabezpieczanie obwodów DC w rozdzielnicach i szafach sterowniczych instalacji przemysłowych.
• Ochrona sekcji fotowoltaicznych (stringi PV) przed zwarciem i przepięciami w systemach o napięciu do 250 V DC.
• Stosowanie w układach zasilania awaryjnego (UPS) i bateryjnego, gdzie płyną prądy stałe.
• Zabezpieczanie obwodów sterowania i sygnalizacji w systemach automatyki budynkowej zasilanych napięciem stałym.

Wskazówki Montażowe

Montaż wkładki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do prac elektroenergetycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach i upewnić się o jego braku. Wkładkę montuje się w odpowiedniej podstawie bezpiecznikowej typu NH00 (np. w rozłączniku bezpiecznikowym lub listwie). Moment dokręcania połączeń śrubowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją podstawy – producent nie podaje osobnych zaleceń dla samej wkładki. Po zamontowaniu sprawdzić poprawność osadzenia wkładki i brak uszkodzeń mechanicznych.

FAQ

• Czy wkładka 004110134 nadaje się do obwodów prądu przemiennego (AC)? Nie. Producent podaje wyłącznie napięcie znamionowe 250 V DC. Stosowanie w obwodach AC jest niezgodne z przeznaczeniem i może grozić nieprawidłowym działaniem lub uszkodzeniem.
• Jaką charakterystykę czasowo-prądową (np. gG, aM) ma ta wkładka? W dostępnych danych producenta nie podano charakterystyki. Przed doborem do konkretnego zastosowania zalecamy sprawdzenie karty katalogowej pod kątem parametrów zwarciowych i przeciążeniowych.
• Z jakimi podstawami bezpiecznikowymi współpracuje ta wkładka? Przeznaczona jest do podstaw bezpiecznikowych typu NH00, zgodnych z profilem i wymiarami normy DIN 43620. Należy upewnić się, że podstawa jest przystosowana do pracy z prądem stałym.
