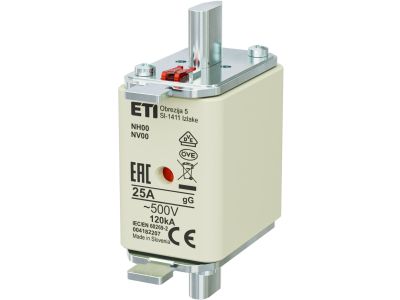

Wkładka bezpiecznikowa (topikowa) NH00 25A gG 500V zwłoczna | 004182207 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa topikowa typu NH00 o prądzie znamionowym 25A to zaawansowane rozwiązanie w dziedzinie zabezpieczeń elektroenergetycznych, zaprojektowane przez renomowanego producenta ETI. Produkt charakteryzuje się uniwersalną charakterystyką gG (pełnozakresowa, ogólnego przeznaczenia), co oznacza, że jest zdolny do przerywania zarówno prądów przeciążeniowych, jak i prądów zwarciowych. Napięcie znamionowe wynoszące 500V AC pozwala na bezpieczną pracę w standardowych sieciach przemysłowych i rozdzielczych.

• Wielkość NH00: Kompaktowy rozmiar umożliwiający gęstą zabudowę w rozłącznikach bezpiecznikowych i podstawach typu NH.
• Prąd znamionowy 25A: Optymalny do zabezpieczania obwodów zasilających oraz odbiorników o średnim poborze mocy.
• Charakterystyka gG: Zapewnia pełną ochronę urządzeń i przewodów przed skutkami zwarć i przeciążeń.
• Wysoka zdolność wyłączania: Gwarantuje bezpieczne przerwanie obwodu nawet przy bardzo wysokich prądach zwarciowych.
• Niskie straty mocy: Konstrukcja wkładki minimalizuje wydzielanie ciepła, co przekłada się na dłuższą żywotność aparatury towarzyszącej.

Zgodność z Normami

Wkładka topikowa ETI o numerze katalogowym 004182207 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami międzynarodowymi. Spełnia wymagania normy IEC 60269 oraz PN-EN 60269, co jest gwarancją powtarzalności parametrów elektrycznych oraz pełnego bezpieczeństwa użytkowania w instalacjach profesjonalnych. Posiada certyfikację CE, potwierdzającą dopuszczenie do obrotu na rynku europejskim oraz wysoką jakość wykonania elementów stykowych i korpusu ceramicznego.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Dzięki charakterystyce zwłocznej gG, wkładka NH00 25A idealnie nadaje się do:

• Zabezpieczania linii zasilających w rozdzielnicach głównych i oddziałowych.
• Ochrony kabli i przewodów przed skutkami termicznymi przeciążeń.
• Zastosowań w układach napędowych, gdzie wymagana jest odporność na chwilowe prądy rozruchowe.
• Współpracy z rozłącznikami bezpiecznikowymi w szafach sterowniczych i automatyki przemysłowej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH00 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy umieszczać w dedykowanych podstawach bezpiecznikowych lub rozłącznikach typu NH przy użyciu izolowanego uchwytu (wyciągacza) bezpiecznikowego, co zapewnia ochronę przed łukiem elektrycznym. Przed montażem należy upewnić się, że styki podstawy są czyste i zapewniają odpowiedni docisk, co zapobiega nadmiernemu nagrzewaniu się połączenia. Należy również zweryfikować, czy prąd znamionowy 25A jest odpowiednio dobrany do przekroju chronionych przewodów.

FAQ

• Czy wkładka NH00 25A gG może być stosowana do ochrony silników? Tak, charakterystyka gG pozwala na ochronę silników, o ile prądy rozruchowe nie przekraczają wartości granicznych określonych w krzywej czasowo-prądowej wkładki.
• Co oznacza skrót NH00? NH (z niem. Niederspannungs-Hochleistungs-Sicherung) oznacza bezpiecznik niskonapięciowy o wysokiej zdolności wyłączania, a cyfry 00 określają fizyczną wielkość obudowy wkładki.
• Czy wkładka posiada wskaźnik zadziałania? Tak, większość wkładek ETI serii NH wyposażona jest w wizualny wskaźnik (tzw. sygnalizator górny), który pozwala na szybką identyfikację przepalonego elementu topikowego.
