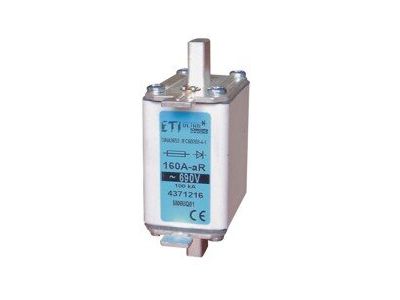

Wkładka bezpiecznikowa (topikowa) NH00 20A aR 690V ultraszybka | 004371206 Eti

Alternatywny kod produktu: M00UQ01/20A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 typu UQ01 o parametrach 20 A / 690 V AC, oznaczona katalogowo jako 004371206. Jest to bezpiecznik ultraszybki o charakterystyce aR, przeznaczony do ochrony półprzewodników i układów energoelektronicznych przed skutkami zwarć i przeciążeń. Dzięki prądowi znamionowemu 20 A zabezpiecza obwody o umiarkowanym zapotrzebowaniu mocy, a napięcie 690 V AC umożliwia pracę w instalacjach przemysłowych o podwyższonym napięciu.

• Prąd znamionowy 20 A: Zapewnia skuteczną ochronę obwodów o obciążeniu do 20 A, bez ryzyka nadmiernego nagrzewania się wkładki podczas normalnej pracy.
• Napięcie znamionowe 690 V AC: Umożliwia bezpieczne stosowanie w sieciach o podwyższonym napięciu, np. w układach napędów i rozdzielnic przemysłowych.
• Charakterystyka aR (ultraszybka): Błyskawicznie wyłącza prąd zwarciowy, chroniąc wrażliwe półprzewodniki (diody, tyrystory, IGBT) przed uszkodzeniem termicznym.
• Wielkość NH00: Kompaktowa obudowa pasująca do standardowych podstaw bezpiecznikowych NH00, co ułatwia wymianę i integrację z istniejącymi rozdzielnicami.
• Wysoka zdolność wyłączania (wg norm dla wkładek aR): Ogranicza energię przepuszczaną podczas zwarcia, minimalizując ryzyko zniszczenia chronionych urządzeń.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Producent deklaruje zgodność z odpowiednimi standardami dla bezpieczników topikowych (seria IEC/EN 60269) – w tym dla charakterystyki aR. Brak w danych szczegółowych numerów norm nie wpływa na gwarantowane parametry techniczne.

Zastosowanie

Wkładka NH00 aR jest dedykowana do ochrony obwodów, w których występują elementy półprzewodnikowe wymagające szczególnie szybkiego ograniczenia prądu zwarciowego. Sprawdza się w instalacjach przemysłowych i energetycznych.

• Ochrona prostowników, przetwornic częstotliwości (falowników) i zasilaczy impulsowych.
• Zabezpieczenie obwodów pośredniczących DC w napędach i układach UPS.
• Stosowanie w rozdzielnicach głównych oraz podrozdzielniach maszyn i urządzeń przemysłowych.
• Zabezpieczenie obwodów sterowania i automatyki budynkowej, gdzie wymagana jest szybka eliminacja zwarć.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH00 (dostępnej osobno). Upewnij się, że przekrój przewodów przyłączeniowych jest dobrany do prądu znamionowego 20 A. Nie wolno stosować bezpieczników o wyższym prądzie w tej samej podstawie. Po wymianie sprawdź poprawność osadzenia wkładki w uchwycie.

FAQ

• Czym różni się charakterystyka aR od zwykłej gG? Charakterystyka aR (ultraszybka) wyłącza prąd zwarciowy w ułamkach milisekundy, podczas gdy gG działa wolniej. aR jest przeznaczona do ochrony półprzewodników, a gG do ochrony kabli i urządzeń o większej bezwładności cieplnej.
• Czy tę wkładkę można stosować w obwodach 400 V AC? Tak, napięcie znamionowe 690 V AC jest wyższe niż 400 V, więc wkładka może być bezpiecznie używana w sieciach 400 V. Pamiętaj jednak, aby prąd obciążenia nie przekraczał 20 A.
• Czy potrzebuję dodatkowej podstawy do zamontowania tej wkładki? Tak. Wkładka bezpiecznikowa NH00 wymaga odpowiedniej podstawy (np. typu NH00/P) wyposażonej w zaciski i uchwyt. Podstawa musi być wybrana zgodnie z prądem i napięciem znamionowym wkładki.
