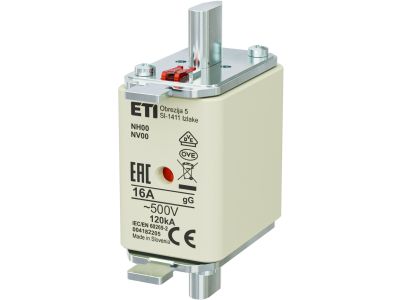

Wkładka bezpiecznikowa (topikowa) NH00 16A gG 500V zwłoczna | 004182205 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 16A gG 500V marki ETI to zaawansowany element zabezpieczający, zaprojektowany z myślą o profesjonalnych instalacjach elektroenergetycznych. Prąd znamionowy o wartości 16 A w połączeniu z charakterystyką gG (ogólnego przeznaczenia, pełnozakresowa) sprawia, że produkt ten idealnie nadaje się do ochrony przewodów oraz urządzeń przed skutkami przeciążeń i zwarć. Rozmiar NH00, będący standardem w przemyśle, zapewnia pełną kompatybilność z podstawami bezpiecznikowymi oraz rozłącznikami bezpiecznikowymi tej samej wielkości. Napięcie znamionowe 500V AC pozwala na bezpieczną pracę w standardowych sieciach przemysłowych, gwarantując wysoką zdolność wyłączania prądów zwarciowych.

• Charakterystyka gG: Zapewnia pełnozakresową ochronę, reagując zarówno na niewielkie przeciążenia, jak i gwałtowne zwarcia.
• Wysoka jakość wykonania: Korpus wykonany ze steatytu charakteryzuje się wysoką odpornością termiczną i mechaniczną.
• Niskie straty mocy: Optymalizacja strat energii przekłada się na mniejsze nagrzewanie się aparatury wewnątrz rozdzielnicy.
• Wskaźnik zadziałania: Wyraźny indykator pozwala na szybką identyfikację uszkodzonego ogniwa, co skraca czas przestoju instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w krytycznych systemach zasilania. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, co jest gwarancją powtarzalności parametrów elektrycznych oraz bezpieczeństwa użytkowania. Posiada również certyfikację CE, co dopuszcza ją do obrotu i stosowania na rynku europejskim w najbardziej wymagających aplikacjach przemysłowych.

Zastosowanie

Wkładka topikowa NH00 16A gG znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Rozdzielnicach głównych i obiektowych: Jako główne lub pomocnicze zabezpieczenie obwodów odpływowych.
• Przemyśle: Ochrona silników elektrycznych (przy odpowiednim doborze charakterystyki zwłocznej) oraz układów sterowania.
• Infrastrukturze budynkowej: Zabezpieczanie pionów zasilających w budynkach wielorodzinnych i biurowcach.
• Energetyce zawodowej: Stosowana w złączach kablowych oraz szafach sterowniczych.

Wskazówki Montażowe

Podczas montażu wkładki NH00 należy zachować szczególne środki ostrożności i przestrzegać zasad BHP. Wkładkę należy instalować wyłącznie przy użyciu atestowanego uchwytu izolacyjnego (uchwyt do bezpieczników NH), co minimalizuje ryzyko porażenia prądem. Przed montażem należy upewnić się, że styki w podstawie bezpiecznikowej są czyste i nie wykazują śladów nadtopienia, co zapewnia optymalny docisk i minimalizuje rezystancję przejścia. Należy również zweryfikować, czy prąd znamionowy 16A oraz napięcie 500V są odpowiednie dla chronionego obwodu.

FAQ

• Czy wkładka NH00 pasuje do podstawy NH000? Tak, wkładki w rozmiarze NH00 są kompatybilne z podstawami NH00 oraz NH000, o ile pozwala na to konstrukcja mechaniczna rozłącznika.
• Co oznacza charakterystyka gG? Jest to charakterystyka ogólnego przeznaczenia, która chroni zarówno przed przeciążeniami, jak i zwarciami w całym zakresie prądowym.
• Czy można wymienić wkładkę pod obciążeniem? Wymiana powinna odbywać się przy użyciu rozłącznika bezpiecznikowego przystosowanego do łączenia pod obciążeniem lub po uprzednim odłączeniu odbiorników, przy użyciu izolacyjnego uchwytu.
