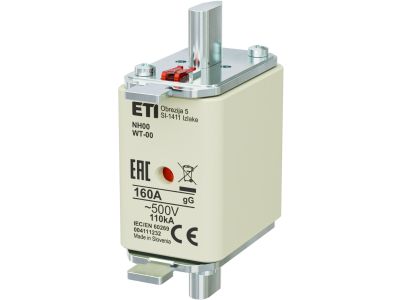

Wkładka bezpiecznikowa (topikowa) NH00 160A gG 500V G zwłoczna / Pokrywy stalowe | 004111232 Eti

Alternatywny kod produktu: NH00/WT-00 gG 160A/500V G

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 o prądzie znamionowym 160A i napięciu 500V AC w charakterystyce gG (zwłoczna) to element zabezpieczający linie i odbiorniki przed przeciążeniem oraz zwarciem. Produkt dostarczany jest wraz z pokrywami stalowymi, które zwiększają bezpieczeństwo eksploatacji. Symbol katalogowy: 004111232.

• Prąd znamionowy 160 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przewody i urządzenia przed przegrzaniem podczas przeciążeń.
• Napięcie znamionowe 500 V AC: Dopasowana do typowych sieci niskiego napięcia, gwarantuje pewne działanie w instalacjach przemysłowych i budynkowych.
• Charakterystyka gG (zwłoczna): Przeznaczona do ogólnego zastosowania – wytrzymuje krótkotrwałe przeciążenia (np. rozruch silników), a jednocześnie szybko wyłącza zwarcia, zapewniając selektywność zabezpieczeń.
• Wielkość NH00: Kompaktowa budowa ułatwia montaż w standardowych podstawach bezpiecznikowych NH, oszczędzając miejsce w rozdzielnicy.
• W zestawie pokrywy stalowe: Zapewniają mechaniczną ochronę wkładki oraz izolację czynnych części, podnosząc bezpieczeństwo eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności. Wkładka przeznaczona do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami odpowiednich standardów.

Zastosowanie

Wkładka bezpiecznikowa NH00 gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów przed przeciążeniem i zwarciem, z możliwością pracy przy okresowych przeciążeniach.

• Ochrona głównych linii zasilających w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie obwodów oświetleniowych, gniazd wtykowych oraz odbiorników o charakterze rezystancyjnym (np. grzejnictwo).
• Ochrona obwodów sterowania i automatyki, gdzie wymagana jest charakterystyka zwłoczna (np. zasilanie przekaźników, styczników).
• Współpraca z rozłącznikami bezpiecznikowymi NH w aplikacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej oraz pokryw stalowych powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH00 (np. uchwycie lub rozłączniku) zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do obciążenia 160 A. Pokrywy stalowe montować po zamontowaniu wkładki, zapewniając pełne przykrycie czynnych części. Przed ponownym załączeniem napięcia sprawdzić poprawność osadzenia i dokręcenia wszystkich połączeń.

FAQ

• Czy wkładka jest kompatybilna z podstawami NH00? Tak, wkładka bezpiecznikowa NH00 posiada znormalizowane wymiary i pasuje do wszystkich standardowych podstaw bezpiecznikowych NH00 (uchwytów, rozłączników).
• Czy pokrywy stalowe są w zestawie? Tak, produkt jest dostarczany wraz z pokrywami stalowymi, które należy zamontować na wkładce dla dodatkowej ochrony mechanicznej i izolacji.
• Jaki jest stopień ochrony IP wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej i obudowy rozdzielnicy. Sama wkładka nie ma określonego IP – dopiero po zamontowaniu w zamkniętej rozdzielnicy uzyskujemy odpowiednią szczelność.
