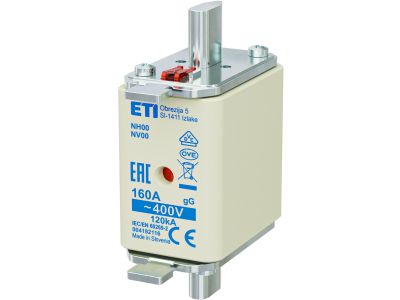

Wkładka bezpiecznikowa (topikowa) NH00 160A gG 400V zwłoczna | 004182116 Eti

Alternatywny kod produktu: NH00 gG 160A/400V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 160A gG 400V (symbol 004182116) to element zabezpieczający instalacje elektroenergetyczne przed skutkami przeciążeń i zwarć. Przeznaczona do stosowania w rozdzielnicach przemysłowych, szafach sterowniczych oraz systemach zasilania maszyn. Charakteryzuje się zwłocznym działaniem, co pozwala na krótkotrwałe przeciążenia bez wyzwalania wyłącznika.

• Prąd znamionowy 160A: Zapewnia ochronę obwodów o średnim i dużym obciążeniu prądowym, typowym dla instalacji przemysłowych i energetycznych.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych o napięciu międzyprzewodowym 400V, zgodnie z europejskim standardem zasilania.
• Charakterystyka zwłoczna gG: Opóźnione działanie pozwala na tolerowanie krótkotrwałych przeciążeń (np. rozruch silników), chroniąc jednocześnie przed trwałymi uszkodzeniami układu.
• Typ NH00: Standardowy rozmiar wkładki topikowej, kompatybilny z gniazdami NH00 w rozdzielnicach, ułatwiający wymianę i montaż.
• Zastosowanie przemysłowe: Wysoka wytrzymałość prądowa i napięciowa sprawia, że idealnie sprawdza się w ochronie obwodów zasilających maszyny, agregaty i rozdzielnice główne.

Zgodność z Normami

Wkładka bezpiecznikowa NH00 160A gG 400V spełnia wymagania normy PN-EN 60269-2 dla bezpieczników topikowych niskonapięciowych. Posiada deklarację zgodności CE oraz jest zgodna z dyrektywami europejskimi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka topikowa NH00 160A gG 400V jest stosowana w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami.

• Ochrona obwodów zasilających silniki elektryczne – tolerancja na prądy rozruchowe.
• Zabezpieczenie rozdzielnic przemysłowych i szaf sterowniczych w halach produkcyjnych.
• Stosowanie w układach zasilania agregatów prądotwórczych i systemów awaryjnych.
• Ochrona obwodów oświetleniowych o wysokim poborze mocy (np. hale magazynowe, centra handlowe).

Wskazówki Montażowe

Wymiana wkładki topikowej musi być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przed montażem należy upewnić się, że nowa wkładka posiada odpowiednie parametry prądowe i napięciowe dla danego obwodu. Wkładkę należy wsunąć do gniazda NH00, aż do wyraźnego zatrzaśnięcia. Po montażu sprawdzić poprawność połączenia i brak luzów. Nie należy stosować wkładek o wyższych parametrach prądowych niż zalecane dla danego obwodu – grozi to uszkodzeniem instalacji.

FAQ

• Czy charakterystyka zwłoczna gG oznacza, że wkładka nie zareaguje na krótkie przeciążenia? Tak, charakterystyka gG została zaprojektowana tak, aby tolerować krótkotrwałe przeciążenia (np. podczas rozruchu silników), jednocześnie zapewniając ochronę przed długotrwałymi przeciążeniami lub zwarciami.
• Jaki jest maksymalny prąd zwarciowy, przy którym wkładka zadziała? Maksymalny prąd zwarciowy nie został podany w danych produktu. Zaleca się sprawdzenie karty katalogowej producenta lub dokumentacji technicznej rozdzielnicy.
• Czy wkładka NH00 160A może być stosowana w obwodach 230V? Tak, wkładka ta może być stosowana w obwodach 230V, jednak jej główne przeznaczenie to sieci 400V. W obwodach 230V należy upewnić się, że napięcie znamionowe wkładki jest wyższe od napięcia sieci.
