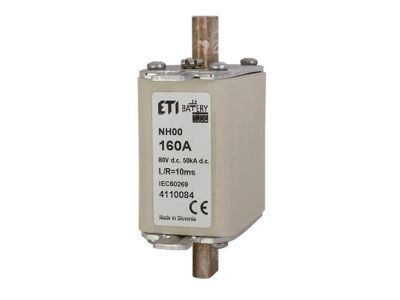

Wkładka bezpiecznikowa (topikowa) NH00 160A gBat 80V DC Magazyny energii | 004110084 Eti

Alternatywny kod produktu: M00 bat 160A/80V DC

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 160A gBat 80V DC marki o symbolu 004110084 przeznaczona jest do ochrony obwodów prądu stałego w systemach magazynowania energii. Dzięki prądowi znamionowemu 160 A oraz napięciu 80 V DC zapewnia skuteczne zabezpieczenie akumulatorów przed przeciążeniami i zwarciami. Charakterystyka gBat dedykowana do baterii gwarantuje szybkie wyłączenie przy minimalnym prądzie zwarciowym, co chroni ogniwa przed uszkodzeniem. Wkładka w rozmiarze NH00 umożliwia łatwy montaż w standardowych podstawach bezpiecznikowych.

• Prąd znamionowy 160 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, typowym dla magazynów energii o znacznej pojemności.
• Napięcie 80 V DC: Dopasowane do napięć powszechnie występujących w systemach bateryjnych (akumulatory litowo-jonowe, kwasowo-ołowiowe).
• Charakterystyka gBat (ochrona baterii): Zapewnia selektywność i szybkie wyłączanie zwarć o niskiej wartości prądu, co chroni ogniwa przed przegrzaniem i przedwczesnym starzeniem.
• Rozmiar NH00: Kompaktowa wkładka pasująca do standardowych podstaw bezpiecznikowych, co ułatwia integrację z istniejącymi rozdzielnicami.
• Konstrukcja topikowa: Zapewnia niezawodne przerywanie prądu zwarciowego bez ryzyka wystąpienia łuku elektrycznego w obwodach DC.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących bezpieczników topikowych oraz z przeznaczeniem do pracy w instalacjach prądu stałego. Posiada certyfikację CE, potwierdzającą spełnienie zasadniczych wymogów bezpieczeństwa obowiązujących w Unii Europejskiej.

Zastosowanie

Wkładka NH00 gBat dedykowana jest do zabezpieczania obwodów DC w systemach magazynowania energii oraz w aplikacjach wykorzystujących akumulatory.

• Ochrona baterii akumulatorów (litowo-jonowych, kwasowo-ołowiowych) w magazynach energii przemysłowych i domowych.
• Zabezpieczenie obwodów ładowania i rozładowania w systemach fotowoltaicznych z magazynem energii.
• Ochrona styczników, przekaźników i innych odbiorników DC przed zwarciami – szczególnie w instalacjach o napięciu 48 V i 80 V DC.
• Stosowanie w rozdzielnicach i szafach sterowniczych do selektywnej ochrony odcinków linii DC.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. typu NH00) zamontowanej na szynie TH35 (DIN). Przewody należy podłączyć do zacisków podstawy z zachowaniem odpowiedniego przekroju dla prądu 160 A (zgodnie z normą PN-HD 60364-5-52). Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta podstawy. Po zamontowaniu wkładki należy sprawdzić poprawność styku i brak luzów.

FAQ

• Czy wkładka gBat może być stosowana w obwodach AC? Nie, charakterystyka gBat jest dedykowana wyłącznie do obwodów prądu stałego (DC). W obwodach AC należy stosować wkładki o odpowiedniej charakterystyce (np. gG lub aM).
• Jaki jest stopień ochrony wkładki? Sama wkładka nie posiada klasy IP – ochrona przed dotykiem i pyłem zależy od zastosowanej podstawy bezpiecznikowej oraz obudowy rozdzielnicy. Typowo w rozdzielnicach montowanych wewnątrz pomieszczeń stosuje się IP20.
• Czy wkładka jest wyposażona we wskaźnik zadziałania? Standardowa wkładka topikowa NH00 nie zawiera wskaźnika optycznego. Zaleca się stosowanie podstaw wyposażonych w sygnalizację zadziałania lub regularną kontrolę stanu bezpieczników.
