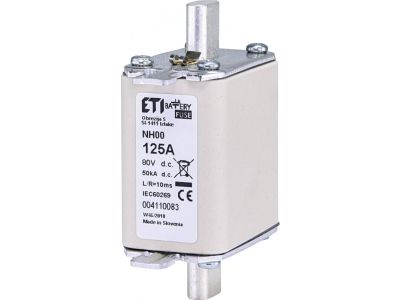

Wkładka bezpiecznikowa (topikowa) NH00 125A gBat 80V DC Magazyny energii | 004110083 Eti

Alternatywny kod produktu: M00 bat 125A/80V DC

Opis i Kluczowe Cechy

Symbol 004110083 to wkładka bezpiecznikowa (topikowa) typu NH00 o charakterystyce gBat, zaprojektowana do ochrony akumulatorów i magazynów energii w instalacjach prądu stałego. Prąd znamionowy 125 A i napięcie stałe 80 V DC gwarantują skuteczne zabezpieczenie obwodów przed zwarciem i przeciążeniem, co przekłada się na długą żywotność chronionych urządzeń. Dzięki kompaktowemu rozmiarowi NH00 wkładka zajmuje minimalną przestrzeń w rozdzielnicy.

• Prąd znamionowy 125 A: umożliwia bezpieczną pracę w obwodach o dużym zapotrzebowaniu prądowym, bez ryzyka nieuzasadnionego zadziałania w normalnych warunkach obciążenia.
• Napięcie stałe 80 V DC: dedykowane do systemów magazynowania energii i instalacji fotowoltaicznych, gdzie wymagana jest niezawodna ochrona w obwodach prądu stałego.
• Charakterystyka gBat: specjalnie opracowana do ochrony akumulatorów i baterii – zapewnia szybkie wyłączanie zwarć przy jednoczesnym tolerowaniu krótkotrwałych prądów rozruchowych typowych dla tych aplikacji.
• Format NH00: małe wymiary ułatwiają montaż w ograniczonej przestrzeni, np. w modułowych rozdzielnicach lub szafach DC.
• Budowa topikowa: przewidywalne i powtarzalne charakterystyki czasowo-prądowe, co ułatwia dobór zabezpieczeń i koordynację z innymi aparatami.

Zgodność z Normami

Wkładka bezpiecznikowa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, co potwierdza zgodność z wymogami bezpieczeństwa i jakości. Dokładne numery norm można znaleźć w dokumentacji technicznej producenta.

Zastosowanie

Wkładka topikowa gBat przeznaczona jest przede wszystkim do ochrony obwodów prądu stałego w systemach magazynowania energii oraz instalacjach zawierających akumulatory. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest selektywne i szybkie odcięcie zasilania w przypadku awarii.

• Ochrona pojedynczych akumulatorów lub modułów bateryjnych w magazynach energii.
• Zabezpieczenie obwodów ładowania i rozładowania w systemach fotowoltaicznych z magazynem.
• Stosowanie w rozdzielnicach DC do ochrony przed zwarciami i przeciążeniami w instalacjach przemysłowych i komercyjnych.
• Kompatybilność z typowymi podstawami bezpiecznikowymi NH00 umożliwia łatwą wymianę i serwis.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu i upewnić się, że nie może ono zostać przypadkowo włączone. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH00 zamontowanej na szynie TH35 (DIN). Przy dokręcaniu śrub mocujących należy stosować moment dokręcania zgodny z dokumentacją podstawy. Przekrój przewodów musi być dobrany do prądu znamionowego 125 A oraz warunków środowiskowych. W przypadku systemów fotowoltaicznych należy dodatkowo uwzględnić maksymalne napięcie systemu.

FAQ

• Co oznacza charakterystyka gBat? gBat to specjalna charakterystyka czasowo-prądowa opracowana z myślą o ochronie akumulatorów i baterii. Umożliwia przepływ krótkotrwałych prądów rozruchowych (np. przy uruchamianiu inwertera), a jednocześnie szybko wyłącza prądy zwarciowe, chroniąc ogniwa przed przegrzaniem.
• Czy wkładkę można stosować w obwodach prądu przemiennego (AC)? Nie – wkładka jest przeznaczona wyłącznie do prądu stałego (80 V DC). Stosowanie w obwodach AC może skutkować nieprawidłowym działaniem i zagrożeniem bezpieczeństwa.
• Jaki jest stopień ochrony IP wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej. Sama wkładka jako element wymienny nie posiada własnego IP; montaż w obudowie o odpowiednim IP (np. IP20 w rozdzielnicy) zapewnia ochronę przed dotykiem i zanieczyszczeniami.
