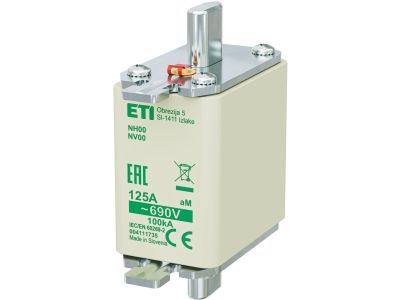

Wkładka bezpiecznikowa (topikowa) NH00 125A aM 690V silnikowa | 004111735 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 125A aM 690V silnikowa to wysokiej jakości zabezpieczenie topikowe przeznaczone do ochrony obwodów mocy przed zwarciami i przeciążeniami. Zaprojektowana do współpracy z listwami bezpiecznikowymi NH00, charakteryzuje się wysoką zdolnością wyłączania prądów zwarciowych i odpornością na dynamiczne obciążenia występujące w napędach silnikowych.

• Prąd znamionowy 125A: Zapewnia ochronę obwodów o maksymalnym ciągłym obciążeniu 125 amperów, typowym dla układów zasilających silniki elektryczne.
• Charakterystyka aM (silnikowa): Ochrona przed zwarciami i przeciążeniami o charakterze silnikowym – szybkie działanie w przypadku zwarcia, tolerancja na krótkotrwałe przeciążenia rozruchowe.
• Napięcie znamionowe 690V AC: Możliwość stosowania w instalacjach o napięciu do 690V prądu przemiennego, co obejmuje standardowe układy przemysłowe i napędowe.
• Typ NH00: Standardowa konstrukcja wkładki topikowej kompatybilna z powszechnie stosowanymi listwami bezpiecznikowymi NH, umożliwiająca szybką wymianę i montaż.
• Wytrzymałość na zwarcia: Wysoka zdolność wyłączania prądów zwarciowych zapewnia skuteczną ochronę instalacji przed uszkodzeniami spowodowanymi zwarciami.

Zgodność z Normami

Wkładka bezpiecznikowa NH00 125A aM 690V spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2-1, dotyczących bezpieczników topikowych niskonapięciowych. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH00 125A aM 690V silnikowa jest dedykowana do ochrony obwodów zasilających silniki elektryczne oraz inne urządzenia o charakterze indukcyjnym.

• Ochrona obwodów zasilających silniki trójfazowe w maszynach przemysłowych i napędach.
• Zabezpieczenie linii zasilających odbiorniki o dużym prądzie rozruchowym w instalacjach przemysłowych.
• Stosowanie w rozdzielnicach elektrycznych, szafach sterowniczych i tablicach bezpiecznikowych typu NH.
• Ochrona układów zasilania pomp, wentylatorów, przenośników taśmowych i innych maszyn o charakterze silnikowym.

Wskazówki Montażowe

Montaż wkładki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Wkładkę należy umieścić w odpowiednio dobranej podstawie bezpiecznikowej NH00, upewniając się, że styki są czyste i nieuszkodzone. Po montażu należy sprawdzić poprawność połączeń i brak luzów. Należy dobrać wkładkę zgodnie z prądem znamionowym obwodu oraz charakterystyką zabezpieczanego urządzenia. Nigdy nie należy naprawiać ani modyfikować uszkodzonych wkładek – wymiana na nową jest konieczna.

FAQ

• Czy wkładka NH00 125A aM może być stosowana w obwodach oświetleniowych? Charakterystyka aM jest przeznaczona do ochrony obwodów silnikowych o dużym prądzie rozruchowym. Dla obwodów oświetleniowych zaleca się stosowanie wkładek o charakterystyce gG lub gL, które lepiej dostosowane są do ochrony przewodów i kabli.
• Jaka jest zdolność wyłączania wkładki? Zdolność wyłączania nie została podana w danych produktu. Dla precyzyjnych informacji należy zapoznać się z kartą katalogową producenta lub dokumentacją techniczną.
• Czy wkładkę można stosować w instalacjach DC (prąd stały)? Wkładka NH00 125A aM 690V jest przeznaczona do stosowania w obwodach prądu przemiennego (AC). Do instalacji DC należy dobrać odpowiedni typ wkładki topikowej dostosowanej do prądu stałego.
