Wkładka bezpiecznikowa (topikowa) NH00 125A 440V DC | 004110213 Eti

Alternatywny kod produktu: NH00 125A/440V DC

Opis i Kluczowe Cechy

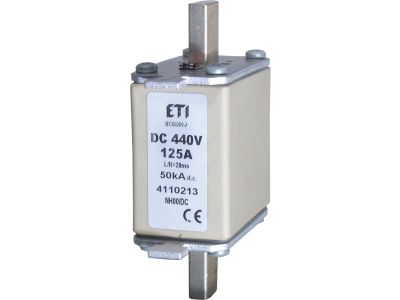

Wkładka bezpiecznikowa (topikowa) NH00 o prądzie znamionowym 125A i napięciu 440V DC, oznaczona symbolem 004110213, przeznaczona do ochrony obwodów prądu stałego przed zwarciami i przeciążeniami. Dzięki konstrukcji NH00 zapewnia kompaktowe wymiary przy wysokiej zdolności zwarciowej, co przekłada się na bezpieczną eksploatację w instalacjach fotowoltaicznych, przemysłowych i kolejowych.

• Prąd znamionowy 125 A: Umożliwia zabezpieczenie odbiorników o znacznym poborze mocy bez ryzyka przedwczesnego zadziałania w normalnych warunkach pracy.
• Napięcie 440 V DC: Dostosowana do typowych systemów fotowoltaicznych i trakcyjnych prądu stałego – gwarantuje skuteczne gaszenie łuku przy wyłączaniu obwodu.
• Wielkość NH00: Niewielkie gabaryty ułatwiają montaż w rozdzielnicach i szafach sterowniczych przy zachowaniu pełnej zdolności wyłączania.
• Konstrukcja topikowa: Szybkie i pewne przerywanie prądu zwarciowego, chroniące przewody i urządzenia przed skutkami termicznymi i dynamicznymi.
• Uniwersalne mocowanie: Przystosowana do standardowych uchwytów i podstaw dla wkładek NH00 – łatwa wymiana bez narzędzi.

Zgodność z Normami

Wkładka spełnia wymagania europejskich norm dla bezpieczników topikowych prądu stałego. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka bezpiecznikowa NH00 125A DC znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona obwodów prądu stałego przed zwarciem i przeciążeniem.

• Ochrona łańcuchów modułów fotowoltaicznych w instalacjach PV – zabezpiecza przed prądami wstecznymi i zwarciami w panelach.
• Zabezpieczenie obwodów akumulatorów i prostowników w stacjach ładowania pojazdów elektrycznych oraz UPS.
• Ochrona szyn zbiorczych i rozdzielnic prądu stałego w przemyśle, kolejnictwie i telekomunikacji.
• Stosowana łącznie z podstawami NH00 w szafach sterowniczych i rozdzielnicach głównych jako wygodny element bezpiecznikowy do wymiany.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP – przed rozpoczęciem prac bezwzględnie odłączyć napięcie i odciążyć obwód. Wkładkę należy osadzić w dedykowanej podstawie lub uchwycie dla rozmiaru NH00, upewniając się, że styki są czyste i dokręcone zgodnie z momentem podanym w dokumentacji podstawy. Przekrój przewodów doprowadzających dobrać do prądu znamionowego 125 A, uwzględniając warunki chłodzenia. Po zamontowaniu sprawdzić poprawność osadzenia i brak widocznych uszkodzeń.

FAQ

• Czy ta wkładka nadaje się do prądu przemiennego (AC)? Produkt jest przeznaczony wyłącznie do prądu stałego (DC) o napięciu do 440 V. Nie należy go stosować w obwodach AC – grozi to nieprawidłowym gaszeniem łuku.
• Jaki jest stopień ochrony wkładki? Stopień ochrony nie został podany przez producenta w dostępnych danych. W typowych zastosowaniach zależny jest od podstawy/obudowy, w której zamontowana jest wkładka.
• Czy można ją stosować w instalacjach fotowoltaicznych 1000V/1500V? Nie. Napięcie znamionowe wynosi 440 V DC, co odpowiada niższym napięciom PV (np. do 400V). Dla wyższych napięć należy dobrać wkładkę o odpowiednim napięciu.
