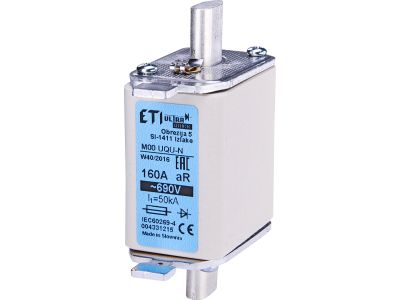

Wkładka bezpiecznikowa (topikowa) NH00 10A gR 690V ultraszybka | 004331202 Eti

Alternatywny kod produktu: M00UQU-N/10A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH00 o symbolu 004331202 to element zabezpieczający o prądzie znamionowym 10 A i napięciu 690 V AC. Charakteryzuje się ultraszybkim charakterem działania (klasa gR), co oznacza błyskawiczne przerywanie prądów zwarciowych – niezbędne do ochrony czułych półprzewodników przed przepięciami i przegrzaniem. Wkładka przeznaczona jest do montażu w podstawach bezpiecznikowych systemu NH00.

• Prąd znamionowy 10 A: Zapewnia precyzyjne zabezpieczenie obwodów o niewielkim poborze mocy, unikając niepotrzebnych wyłączeń przy przeciążeniach.
• Napięcie 690 V AC: Pozwala na stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zwiększając zakres zastosowań.
• Charakterystyka gR (ultraszybka): Błyskawiczne wyłączenie przy zwarciu chroni diody, tyrystory, triaki i moduły IGBT przed zniszczeniem – kluczowe w zasilaczach impulsowych i napędach.
• Wielkość wkładki NH00: Kompaktowy rozmiar ułatwia montaż w ograniczonych przestrzeniach rozdzielnic i szaf sterowniczych.
• Konstrukcja topikowa: Pewne i niezawodne przerywanie obwodu bez ryzyka starzenia się styków – stała charakterystyka przez cały okres użytkowania.

Zgodność z Normami

Wkładka bezpiecznikowa została wyprodukowana zgodnie z europejskimi standardami oraz posiada certyfikat CE. Spełnia wymogi norm branżowych dotyczących bezpieczników topikowych niskiego napięcia, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Dzięki ultraszybkiemu działaniu i wysokiej zdolności zwarciowej wkładka NH00 gR sprawdza się w ochronie newralgicznych elementów elektronicznych. Stosowana jest w:

• Ochronie półprzewodników (prostowniki, przekształtniki, zasilacze impulsowe) – minimalizacja czasu przepływu prądu zwarciowego.
• Szafach sterowniczych i rozdzielnicach w przemyśle maszynowym – jako bezpiecznik obwodów pomocniczych i sterujących.
• Systemach automatyki budynkowej – zabezpieczanie odbiorników o dużej dynamice obciążenia (oświetlenie LED z zasilaczami impulsowymi, silniki serwo).
• Instalacjach fotowoltaicznych – ochrona inwerterów przed skutkami zwarć po stronie DC (przy odpowiednim napięciu systemu).

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH00 (np. na szynie TH35 lub płycie montażowej). Przekrój przewodów zasilających i odbiorczych powinien być dobrany do prądu znamionowego 10 A. Przed włożeniem wkładki upewnij się, że podstawy są odłączone od napięcia oraz że styki są czyste i wolne od uszkodzeń. Nie dotyczy dokręcania – wkładka jest beznarzędziowa, ale wymaga prawidłowego kontaktu w podstawie.

FAQ

• Czy wkładka nadaje się do ochrony silników? Nie – wkładki gR są przeznaczone do ochrony półprzewodników. Do zabezpieczania silników stosuje się charakterystyki gG lub aM. W tym przypadku gR ma zbyt szybkie działanie, co może powodować nieprawidłowe wyłączenia.
• Jakie napięcie stałe wytrzymuje ta wkładka? Producent podaje napięcie 690 V AC. Brak danych dla DC – w instalacjach prądu stałego należy dobrać wkładkę dedykowaną do DC (np. z wyższą zdolnością łączeniową). Nie zaleca się stosowania bez weryfikacji producenta.
• Czy można sprawdzić stan wkładki wzrokowo? Tak – wkładki topikowe mają przezroczysty korpus lub okienko sygnalizujące przepalenie (w zależności od modelu). Po zadziałaniu wkładka jest uszkodzona i wymaga wymiany. Nie próbuj jej naprawiać – używaj wyłącznie nowych oryginalnych zamienników.
