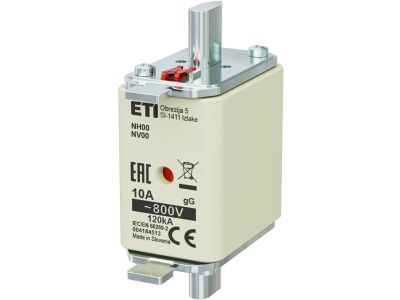

Wkładka bezpiecznikowa (topikowa) NH00 10A gG 800V Fotowoltaika - PV | 004184513 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 o prądzie znamionowym 10A i napięciu 800V w klasie zwłocznej gG to kluczowy element zabezpieczający obwody prądu stałego w instalacjach fotowoltaicznych. Zaprojektowana do montażu w podstawach NH00, zapewnia szybką reakcję na zwarcia i przeciążenia, chroniąc panele PV, inwertery oraz okablowanie DC przed uszkodzeniami termicznymi i zwarciami.

• Prąd znamionowy 10A: Zapewnia ochronę obwodów o niskim i średnim poborze mocy, typową dla instalacji fotowoltaicznych do 10 kW.
• Napięcie 800V: Przystosowana do pracy w systemach fotowoltaicznych o wysokim napięciu łańcucha, zapewniając bezpieczeństwo nawet przy dużych spadkach napięcia.
• Klasa zwłoczna gG: Charakterystyka zwłoczna chroni urządzenia przed krótkotrwałymi przeciążeniami, jednocześnie reagując na zwarcia z odpowiednią szybkością.
• Montaż w podstawie NH00: Standardowe rozwiązanie w instalacjach DC, kompatybilne z większością osprzętu fotowoltaicznego.
• Zastosowanie w fotowoltaice: Specjalnie zaprojektowana do ochrony obwodów paneli słonecznych, inwerterów i kabli DC przed skutkami zwarć i przeciążeń.

Zgodność z Normami

Wkładka spełnia wymagania normy PN-EN 60269-6 dotyczącej bezpieczników niskonapięciowych dla instalacji fotowoltaicznych. Posiada oznaczenie CE i jest zgodna z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznikowa NH00 10A gG 800V przeznaczona jest do zabezpieczania obwodów prądu stałego w instalacjach fotowoltaicznych oraz innych zastosowań wymagających wysokiego napięcia DC.

• Ochrona łańcuchów paneli fotowoltaicznych przed zwarciami i przeciążeniami.
• Zabezpieczenie inwerterów oraz kabli DC w instalacjach PV do 10 kW.
• Montaż w podstawach NH00 w rozdzielnicach DC lub skrzynkach przyłączeniowych.
• Stosowanie w systemach magazynowania energii opartego na napięciu 800V.

Wskazówki Montażowe

Montaż i wymiana wkładki powinna być przeprowadzona przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie DC. Podstawa NH00 musi być odpowiednio dobrana do średnicy przewodów, a moment dokręcenia śrub powinien być zgodny z zaleceniami producenta podstawy. Wkręcanie wkładki należy przeprowadzić ręcznie, aż do pełnego dociśnięcia styków, bez użycia narzędzi. Przed uruchomieniem instalacji należy sprawdzić poprawność montażu i brak luzów w połączeniach. Wkładki należy przechowywać w suchym miejscu, z dala od źródeł ciepła i wilgoci.

FAQ

• Czy wkładka NH00 10A gG 800V nadaje się do instalacji AC? Nie, ta wkładka jest przeznaczona wyłącznie do obwodów prądu stałego DC, typowych dla fotowoltaiki. Do instalacji AC należy stosować wkładki o odpowiednich parametrach prądowo-napięciowych.
• Jaka jest maksymalna moc instalacji PV, którą można zabezpieczyć wkładką? Wkładka 10A przy napięciu 800V pozwala na zabezpieczenie instalacji do około 8 kW (z uwzględnieniem spadków napięcia i strat). Dla większych mocy zaleca się stosowanie wkładek o wyższych prądach znamionowych.
• Czy wkładka jest kompatybilna ze wszystkimi podstawami NH00? Tak, standardowe wkładki NH00 są kompatybilne z większością podstaw NH00 dostępnych na rynku. Zaleca się jednak weryfikację dokumentacji technicznej podstawy przed montażem.
