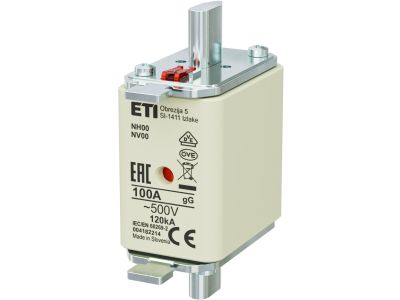

Wkładka bezpiecznikowa (topikowa) NH00 100A gG 500V zwłoczna | 004182214 Eti

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa NH00 100A gG 500V marki ETI to zaawansowany element zabezpieczający, zaprojektowany do ochrony instalacji elektrycznych przed skutkami zwarć i przeciążeń. Prąd znamionowy o wartości 100A pozwala na obsługę obwodów o znacznym obciążeniu, a charakterystyka gG (ogólnego przeznaczenia, zwłoczna) zapewnia optymalną koordynację z innymi urządzeniami zabezpieczającymi. Rozmiar NH00 (znany również jako WT-00) jest standardem w przemyśle, co gwarantuje pełną kompatybilność z typowymi rozłącznikami bezpiecznikowymi oraz podstawami bezpiecznikowymi. Korpus wykonany z wysokiej jakości ceramiki charakteryzuje się doskonałą odpornością termiczną, co jest kluczowe przy długotrwałym przepływie prądu o wysokim natężeniu.

• Prąd znamionowy 100A: Umożliwia bezpieczną pracę w rozdzielnicach głównych i obwodach zasilających.
• Charakterystyka gG: Pełnozakresowa ochrona zwłoczna, idealna do zabezpieczania kabli, przewodów oraz urządzeń ogólnego przeznaczenia.
• Napięcie znamionowe 500V AC: Pozwala na bezpieczne stosowanie w standardowych sieciach przemysłowych niskiego napięcia.
• Wysoka zdolność wyłączania: Skutecznie przerywa prądy zwarciowe, chroniąc infrastrukturę przed zniszczeniem.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wkładka spełnia wymagania normy IEC 60269 oraz PN-EN 60269, co jest gwarancją powtarzalności parametrów elektrycznych oraz bezpieczeństwa użytkowania. Posiada certyfikację CE, co dopuszcza ją do obrotu i stosowania na terenie całej Unii Europejskiej w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Wkładka topikowa NH00 100A gG znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle oraz budownictwie komercyjnym. Jest kluczowym elementem w:

• Zabezpieczaniu linii zasilających w rozdzielnicach niskiego napięcia.
• Ochronie kabli i przewodów przed skutkami przeciążeń cieplnych.
• Układach zasilania maszyn i urządzeń o charakterze rezystancyjnym i indukcyjnym.
• Złączach kablowych i szafach sterowniczych jako główne zabezpieczenie obwodu.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH00 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z zachowaniem zasad BHP. Wkładkę należy umieszczać w odpowiednio dobranych podstawach bezpiecznikowych lub rozłącznikach typu NH00. Podczas instalacji należy używać atestowanego uchwytu izolacyjnego (uchwytu do wkładek topikowych), aby zminimalizować ryzyko porażenia prądem. Przed montażem należy upewnić się, że styki w podstawie są czyste i zapewniają odpowiedni docisk, co zapobiega nadmiernemu nagrzewaniu się połączenia. Należy również zweryfikować, czy prąd znamionowy 100A jest odpowiedni dla przekroju chronionych przewodów.

FAQ

• Czy charakterystyka gG jest odpowiednia do silników? Charakterystyka gG jest charakterystyką zwłoczną i może być stosowana do zabezpieczania silników, o ile prąd rozruchowy nie przekracza dopuszczalnych wartości czasu topnienia wkładki. W przypadku bardzo ciężkich rozruchów zaleca się konsultację z tabelami selektywności.
• Co oznacza rozmiar NH00? NH00 to standardowy rozmiar wkładki (często nazywany WT-00), który określa wymiary fizyczne korpusu i noży stykowych, pasujący do standardowych gniazd bezpiecznikowych tej wielkości.
• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładki ETI serii NH są standardowo wyposażone w wizualny wskaźnik zadziałania, który pozwala na szybką identyfikację przepalonego elementu bez konieczności użycia przyrządów pomiarowych.
