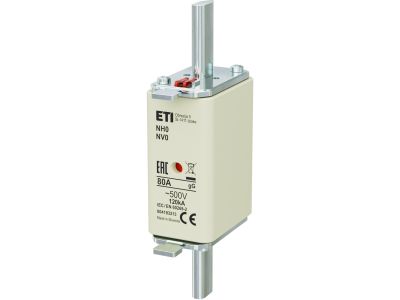

Wkładka bezpiecznikowa (topikowa) NH0 80A gG 500V zwłoczna | 004183213 Eti

Alternatywny kod produktu: NH0 gG 80A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH0 80A gG 500V zwłoczna (symbol 004183213) to element zabezpieczający przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 80A pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, natomiast napięcie znamionowe 500V AC umożliwia stosowanie w typowych sieciach niskiego napięcia. Zwłoczna charakterystyka gG zapewnia tolerancję na krótkotrwałe prądy rozruchowe, co zapobiega niepotrzebnemu wyłączaniu odbiorników o charakterze indukcyjnym.

• Prąd znamionowy 80 A: umożliwia zabezpieczenie obwodów o dużym poborze mocy, minimalizując ryzyko przegrzania i awarii instalacji.
• Napięcie znamionowe 500 V AC: zapewnia kompatybilność z typowymi sieciami niskiego napięcia stosowanymi w przemyśle i budownictwie.
• Charakterystyka gG (zwłoczna): zapobiega fałszywemu zadziałaniu przy rozruchu silników, transformatorów i innych urządzeń o dużym prądzie początkowym.
• Wielkość NH0: standardowy format wkładki, kompatybilny z powszechnie dostępnymi podstawami bezpiecznikowymi NH0, co ułatwia wymianę i modernizację rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w typowych zastosowaniach przemysłowych i bytowych.

Zastosowanie

Wkładka bezpiecznikowa NH0 gG 80A 500V znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest niezawodne zabezpieczenie obwodów przed przeciążeniem i zwarciem.

• Zabezpieczanie obwodów silników elektrycznych – zwłoczna charakterystyka gG toleruje prądy rozruchowe.
• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Stosowanie jako zabezpieczenie przedlicznikowe i odbiorcze w rozdzielnicach o dużym zapotrzebowaniu na moc.
• Zabezpieczanie transformatorów i urządzeń o charakterze indukcyjnym przed zwarciami i przeciążeniami.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Wkładkę należy osadzić w dedykowanym podstawie bezpiecznikowym NH0, zgodnie z dokumentacją techniczną producenta. Przekrój przewodów doprowadzających musi być dobrany do prądu znamionowego obwodu (min. 16 mm² dla 80 A przy standardowych warunkach, w zależności od długości i temperatury otoczenia). Przed włączeniem napięcia sprawdź poprawność montażu i brak uszkodzeń mechanicznych.

FAQ

• Co oznacza symbol gG w nazwie wkładki? Symbol gG oznacza charakterystykę zwłoczną do ogólnego stosowania (General purpose – zwłoczna). Wkładki gG są przeznaczone do zabezpieczania obwodów prądu przemiennego przed przeciążeniem i zwarciem, przy czym tolerują krótkotrwałe prądy rozruchowe.
• Jakie jest napięcie znamionowe tej wkładki? Napięcie znamionowe wynosi 500 V AC, co umożliwia stosowanie w typowych sieciach niskiego napięcia (np. 230/400 V TN, TT).
• Czy wkładka jest zwłoczna? Tak, według danych producenta jest to wkładka zwłoczna (oznaczenie gG). Dzięki temu nie wyłącza się przy chwilowych przeciążeniach, takich jak rozruch silnika, a zapewnia ochronę przy długotrwałych przeciążeniach i zwarciu.
