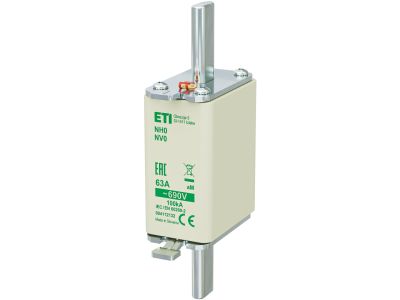

Wkładka bezpiecznikowa (topikowa) NH0 63A aM 690V silnikowa | 004112132 Eti

Alternatywny kod produktu: NH0 aM 63A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH0 o prądzie znamionowym 63A i napięciu 690V przeznaczona do zabezpieczania silników elektrycznych. Charakterystyka aM (silnikowa) umożliwia przepływ prądów rozruchowych bez przypadkowego zadziałania, a jednocześnie zapewnia szybkie wyłączenie w przypadku zwarcia. Symbol katalogowy 004112132.

• Prąd znamionowy 63A: optymalna ochrona obwodów silnikowych o średnim poborze mocy, zapobiegająca przegrzaniu przewodów i uszkodzeniu izolacji.
• Napięcie 690V: bezpieczna praca w sieciach przemysłowych i instalacjach trójfazowych o podwyższonym napięciu.
• Charakterystyka aM (silnikowa): selektywne działanie – wytrzymuje prądy rozruchowe silnika, a jednocześnie szybko reaguje na zwarcia, chroniąc aparaturę.
• Wielkość NH0: kompaktowa budowa ułatwiająca montaż w standardowych podstawach bezpiecznikowych NH0.
• Zabezpieczenie zwarciowe i przeciążeniowe: kompleksowa ochrona dla silników oraz towarzyszących styczników i przewodów.

Zgodność z Normami

Wkładka topikowa NH0 jest zgodna z europejskimi normami bezpieczeństwa dla bezpieczników przemysłowych oraz posiada certyfikat CE. Produkt spełnia wymagania standardów DIN i IEC dotyczących charakterystyk aM.

Zastosowanie

Dzięki charakterystyce aM wkładka idealnie nadaje się do ochrony silników elektrycznych w instalacjach przemysłowych, komercyjnych i rolniczych. Zabezpiecza obwody przed skutkami zwarć i długotrwałych przeciążeń.

• Ochrona silników klatkowych i pierścieniowych w rozdzielnicach głównych oraz sterowniczych.
• Zabezpieczanie obwodów napędów pomp, wentylatorów, sprężarek i przenośników.
• Stosowanie w szafach sterowniczych i na ciągach technologicznych jako element selektywny prądowo.
• Zabezpieczanie rozruchów bezpośrednich i gwiazda–trójkąt w silnikach o mocy odpowiedniej dla prądu 63A przy 690V.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez personel z uprawnieniami SEP (kwalifikacje E i D). Przed przystąpieniem do wymiany bezwzględnie odłącz napięcie i upewnij się o braku napięcia na obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH0. Moment dokręcania styków podstawy oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną podstawy – parametry te nie są częścią specyfikacji wkładki. Pamiętaj o odpowiednim doborze wkładki do prądu znamionowego obwodu i charakterystyki zabezpieczanego odbiornika.

FAQ

• Co oznacza charakterystyka aM? Charakterystyka aM (silnikowa) jest zaprojektowana tak, aby wytrzymywać prądy rozruchowe silników bez zadziałania, a przy zwarciach działać bardzo szybko. Jest to standard branżowy dla zabezpieczeń silnikowych.
• Jakie jest maksymalne napięcie pracy wkładki? Napięcie znamionowe wynosi 690 V AC. Przy wyższych napięciach może dojść do przeskoku łuku – stosuj wyłącznie w obwodach o napięciu nieprzekraczającym tej wartości.
• Do jakich podstaw pasuje wkładka NH0? Wkładka ma wielkość NH0, pasuje do standardowych podstaw bezpiecznikowych NH0 z zaciskami śrubowymi lub nożowymi (zależnie od modelu podstawy). Przed montażem sprawdź zgodność wymiarową.
