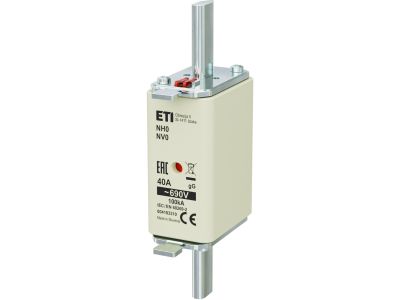

Wkładka bezpiecznikowa (topikowa) NH0 40A gG 690V zwłoczna | 004183310 Eti

Alternatywny kod produktu: NH0 gG 40A/690V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) w rozmiarze NH0 o prądzie znamionowym 40A i napięciu znamionowym 690V. Charakterystyka gG (zwłoczna) zapewnia selektywną ochronę przeciążeniową i zwarciową w instalacjach przemysłowych i rozdzielnicach. Symbol katalogowy: 004183310.

• Prąd znamionowy 40 A: gwarantuje bezpieczne prowadzenie obciążenia do 40 A bez ryzyka przegrzania, jednocześnie wyzwalając w stanie zwarciowym.
• Napięcie znamionowe 690 V: przystosowana do pracy w sieciach średniego napięcia (np. 400/690 V) z odpowiednim marginesem bezpieczeństwa.
• Charakterystyka gG (zwłoczna): umożliwia przepływ prądów rozruchowych bez zbędnych wyłączeń, a jednocześnie skutecznie odcina zwarcia – idealna do ochrony silników, kabli i rozdzielnic.
• Wielkość NH0: standardowy wymiar wkładki topikowej, kompatybilny z podstawami bezpiecznikowymi NH0 – łatwy montaż i wymiana.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnych z aktualnymi przepisami.

Zastosowanie

Wkładka NH0 gG 40A sprawdza się jako element zabezpieczający w obwodach o charakterze rezystancyjnym i silnikowym. Stosowana jest przede wszystkim w rozdzielnicach przemysłowych, szafach sterowniczych oraz w sieciach oświetleniowych i siłowych.

• Ochrona przewodów i kabli przed przeciążeniem oraz zwarciem w instalacjach niskiego napięcia.
• Zabezpieczenie silników elektrycznych, pomp, wentylatorów i innych odbiorników o podwyższonym prądzie rozruchowym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako wkładka selekcyjna umożliwiająca selektywność z wyłącznikami nadprądowymi.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie i upewnić się o braku napięcia na zaciskach. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH0 zgodnie z zaleceniami producenta. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego obwodu. Nie przekraczać wartości znamionowych podanych na wkładce.

FAQ

• Czy wkładka nadaje się do zabezpieczania obwodów silnikowych? Tak, charakterystyka gG (zwłoczna) umożliwia przepływ prądów rozruchowych silników, a jednocześnie wyłącza stany zwarciowe.
• Jaka jest różnica między wkładką gG a aM? Wkładka gG (zwłoczna) jest przeznaczona do ogólnej ochrony przewodów i urządzeń, w tym silników. aM (szybka) stosowana jest głównie do ochrony półprzewodników. Dla standardowych zastosowań przemysłowych wybór gG jest właściwy.
• Czy wkładka wymaga dodatkowej osłony? Wkładka przeznaczona jest do montażu w dedykowanej podstawie bezpiecznikowej NH0, która zapewnia bezpieczeństwo dotyku. Nie należy stosować jej bez podstawy.
