Wkładka bezpiecznikowa (topikowa) NH0 32A gG 500V zwłoczna | 004183208 Eti

Alternatywny kod produktu: NH0 gG 32A/500V

Opis i Kluczowe Cechy

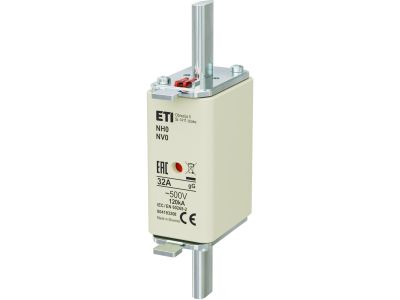

Wkładka bezpiecznikowa (topikowa) NH0 o symbolu 004183208, w charakterystyce gG (zwłocznej) i prądzie znamionowym 32A przy napięciu 500V AC. Przeznaczona do montażu w podstawach bezpiecznikowych rozmiaru NH0, zapewnia niezawodną ochronę obwodów elektrycznych przed skutkami przeciążeń i zwarć, minimalizując ryzyko uszkodzenia instalacji oraz podłączonych urządzeń.

• Prąd znamionowy 32 A: gwarantuje dobraną ochronę obwodów o typowym obciążeniu, ograniczając ryzyko przegrzania przewodów i odbiorników.
• Napięcie znamionowe 500 V AC: umożliwia stosowanie w sieciach niskiego napięcia, zarówno jedno-, jak i trójfazowych, kompatybilnych z typowymi instalacjami przemysłowymi i bytowymi.
• Charakterystyka gG (zwłoczna): zapewnia selektywną ochronę kabli i urządzeń, tolerując krótkotrwałe prądy rozruchowe (np. silników, transformatorów) bez niepotrzebnego wyłączania.
• Wkładka w rozmiarze NH0: pasuje do standardowych podstaw bezpiecznikowych NH0, co ułatwia szybką wymianę i modernizację istniejących rozdzielnic.
• Konstrukcja topikowa: element nieodnawialny, gwarantuje pewne zadziałanie przy przekroczeniu parametrów, a po przepaleniu wymaga wymiany na nową wkładkę o tych samych parametrach.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Jej parametry elektryczne oraz wykonanie odpowiadają standardom DIN dla wkładek NH, co potwierdza bezpieczeństwo i niezawodność w typowych zastosowaniach niskonapięciowych.

Zastosowanie

Dzięki charakterystyce gG i prądowi 32A wkładka znajduje zastosowanie w ochronie kabli, rozdzielnic oraz odbiorników o umiarkowanym obciążeniu, szczególnie tam gdzie występują krótkotrwałe prądy rozruchowe.

• Ochrona obwodów głównych i rozdzielczych w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczenie przewodów i kabli przed przeciążeniem oraz zwarciem w instalacach o napięciu do 500V.
• Stosowanie w podstawach bezpiecznikowych NH0 w szafach sterowniczych i rozdzielczych.
• Ochrona odbiorników o dużym prądzie rozruchowym, takich jak silniki, transformatory, sprężarki – dzięki zwłocznej charakterystyce minimalizuje ryzyko zbędnych wyłączeń.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH0, zgodnie z dokumentacją producenta podstawy. Przekrój przewodów oraz dobór wkładki do prądu obciążenia powinien być zgodny z projektem instalacji i obowiązującymi przepisami.

FAQ

• Czy wkładka nadaje się do ochrony silników elektrycznych? Tak, charakterystyka gG (zwłoczna) jest odpowiednia do ochrony obwodów z silnikami i innymi odbiornikami o prądach rozruchowych. Należy jednak dobrać prąd wkładki do rzeczywistego obciążenia i warunków rozruchu.
• Jaki stopień ochrony IP ma ta wkładka? Wkładka bezpiecznikowa jako element topikowy nie posiada własnego stopnia ochrony IP. Stopień ochrony zapewnia obudowa podstawy bezpiecznikowej i szafy rozdzielczej, w której jest zamontowana.
• Jak sprawdzić, czy wkładka jest przepalona? Wkładki topikowe są jednorazowego użytku. Po zadziałaniu należy wymienić ją na nową o tych samych parametrach. Wizualnie można sprawdzić wskaźnik przepalenia, jeśli występuje w danej podstawie – zwykle widoczne jest przerwanie drutu wewnątrz wkładki.
