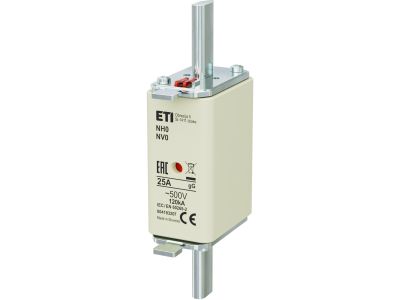

Wkładka bezpiecznikowa (topikowa) NH0 25A gG 500V zwłoczna | 004183207 Eti

Alternatywny kod produktu: NH0 gG 25A/500V

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa (topikowa) NH0 25A gG 500V zwłoczna (symbol 004183207) to element zabezpieczający przeznaczony do ochrony obwodów elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 25 A oraz napięciu 500 V AC zapewnia niezawodną pracę w instalacjach o podwyższonych wymaganiach obciążeniowych. Charakterystyka zwłoczna (gG) umożliwia bezpieczne przepięcia rozruchowe bez niepotrzebnego wyłączania odbiorników. Wkładka wykonana w standardzie NH0 gwarantuje kompatybilność z dedykowanymi podstawami bezpiecznikowymi.

• Prąd znamionowy 25 A (gG): Zabezpiecza obwody przed długotrwałym przeciążeniem, a jednocześnie pozwala na chwilowe, niegroźne przekroczenia prądu (np. podczas rozruchu silników) bez zbędnego zadziałania.
• Napięcie 500 V AC: Stosowana w sieciach niskiego napięcia o napięciu fazowym do 500 V – odpowiednia zarówno do zastosowań przemysłowych, jak i komercyjnych.
• Charakterystyka zwłoczna (gG): Opóźnione wyłączanie przy przeciążeniach zapewnia selektywność zabezpieczeń i ciągłość zasilania ważnych odbiorników.
• Rozmiar NH0: Ustandaryzowany format wkładki pasujący do typowych podstaw bezpiecznikowych NH0, co ułatwia wymianę i modernizację istniejących rozdzielnic.
• Konstrukcja topikowa (bezobsługowa): Prosta i niezawodna ochrona – w przypadku przepalenia wkładkę wymienia się na nową, bez konieczności ingerencji w inne elementy instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa NH0 gG została zaprojektowana zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania typowe dla bezpieczników topikowych klasy gG, stosowanych powszechnie w instalacjach niskiego napięcia. W przypadku konkretnych norm szczegółowych zaleca się weryfikację z dokumentacją producenta lub dystrybutora.

Zastosowanie

Wkładka bezpiecznikowa NH0 25A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w obwodach o średnim obciążeniu. Sprawdza się zarówno w rozdzielnicach przemysłowych, jak i w instalacjach budynków użyteczności publicznej.

• Ochrona przewodów i kabli w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie obwodów odbiorników o charakterze rezystancyjno-indukcyjnym (np. silniki, transformatory).
• Stosowanie w układach wymagających selektywności zabezpieczeń (np. rozgałęzienia instalacji).
• Wymiana istniejących wkładek w starszych rozdzielnicach standardu NH0.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH0 – zapewnić pewny kontakt styków momentem dokręcania zgodnym z dokumentacją podstawy. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 25 A oraz warunków środowiskowych. Wymianę uszkodzonej wkładki przeprowadzać wyłącznie po odłączeniu napięcia i zastosowaniu środków ochrony osobistej.

FAQ

• Co oznacza symbol gG w nazwie wkładki? Symbol gG oznacza charakterystykę zwłoczną (ogólnego przeznaczenia, pełnozakresową). Wkładka ta jest odporna na krótkotrwałe przeciążenia (np. prądy rozruchowe silników), a jednocześnie skutecznie wyłącza przy przeciążeniach długotrwałych i zwarć.
• Jaka jest wartość napięcia znamionowego tej wkładki? Napięcie znamionowe wynosi 500 V AC. Wkładka nadaje się do obwodów jednofazowych i trójfazowych o napięciu fazowym do 500 V (np. w sieciach 3x400/690 V jako bezpiecznik międzyfazowy – ale wymaga to sprawdzenia dokumentacji producenta).
• Jaki jest rozmiar wkładki i czy pasuje do typowych podstaw? Jest to wkładka w standardzie NH0 – jeden z najmniejszych rozmiarów w serii NH. Pasuje do dedykowanych podstaw bezpiecznikowych NH0 dostępnych na rynku.
